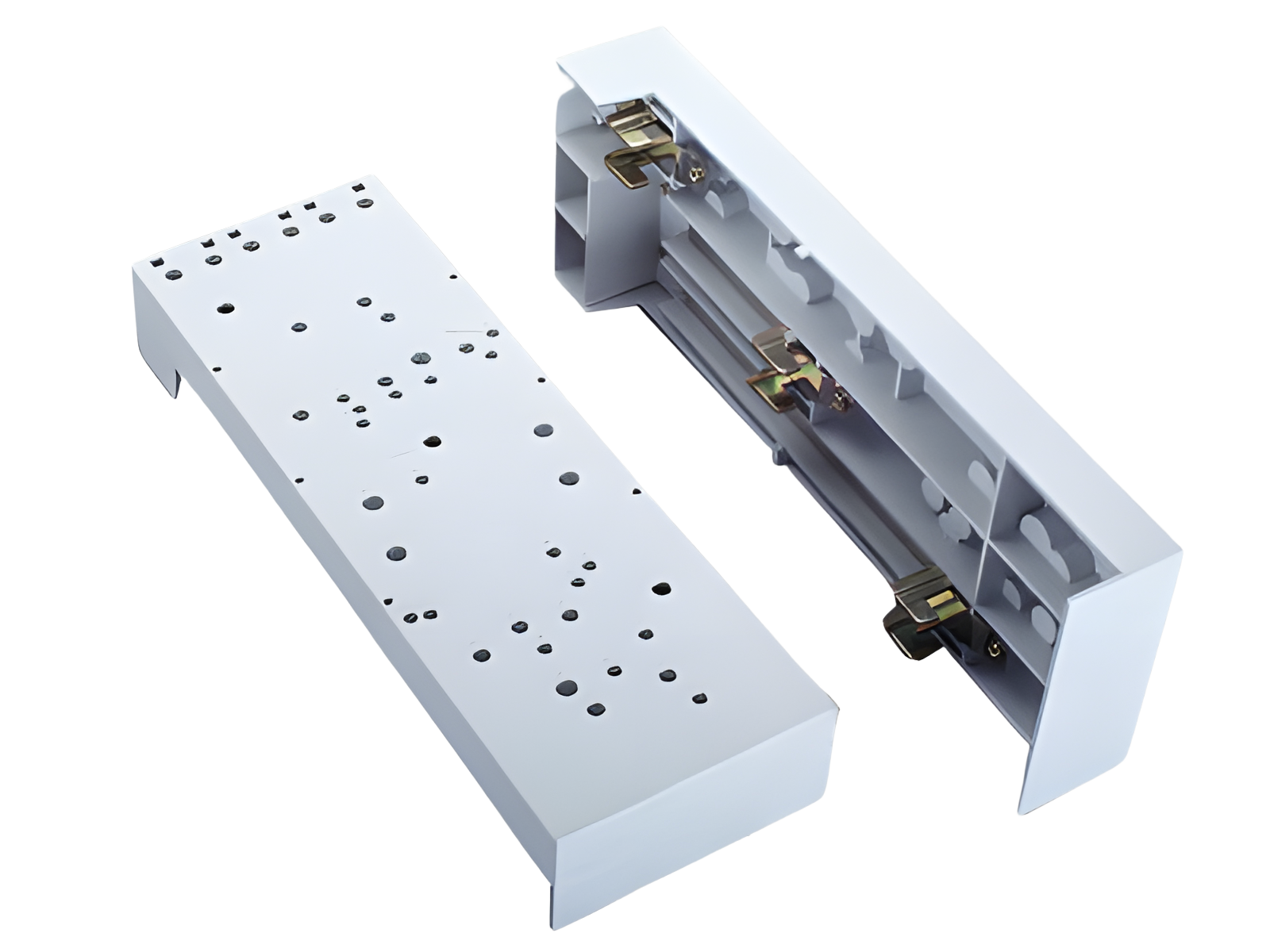

adaptador para embarrado de 160 A (32001)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32001 000

EQUES^®100Energy

adaptador para embarrado de 160 A

108 x 315

para barras 30, 40, 50, 60 x 10

sistema

100Energy

grupo de producto	05
subgrupo	45

embalaje	1
EAN	4021267320010

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 11.4 W.

(The power dissipation at full load would be 17.8 W.)

datos mecánicos
An x A x P:	108 x 315 x 49
peso:	87.7 kg/100
para barras:	30, 40, 50, 60 x 10

Application notes

For safe mechanical and electrical connection of the devices to the busbar. Mounting options for DIN rails and various switchgear, for hole pattern see downloads: 2D CAD symbol

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
