Base verticale per fusibili NH00 160 A (33384)

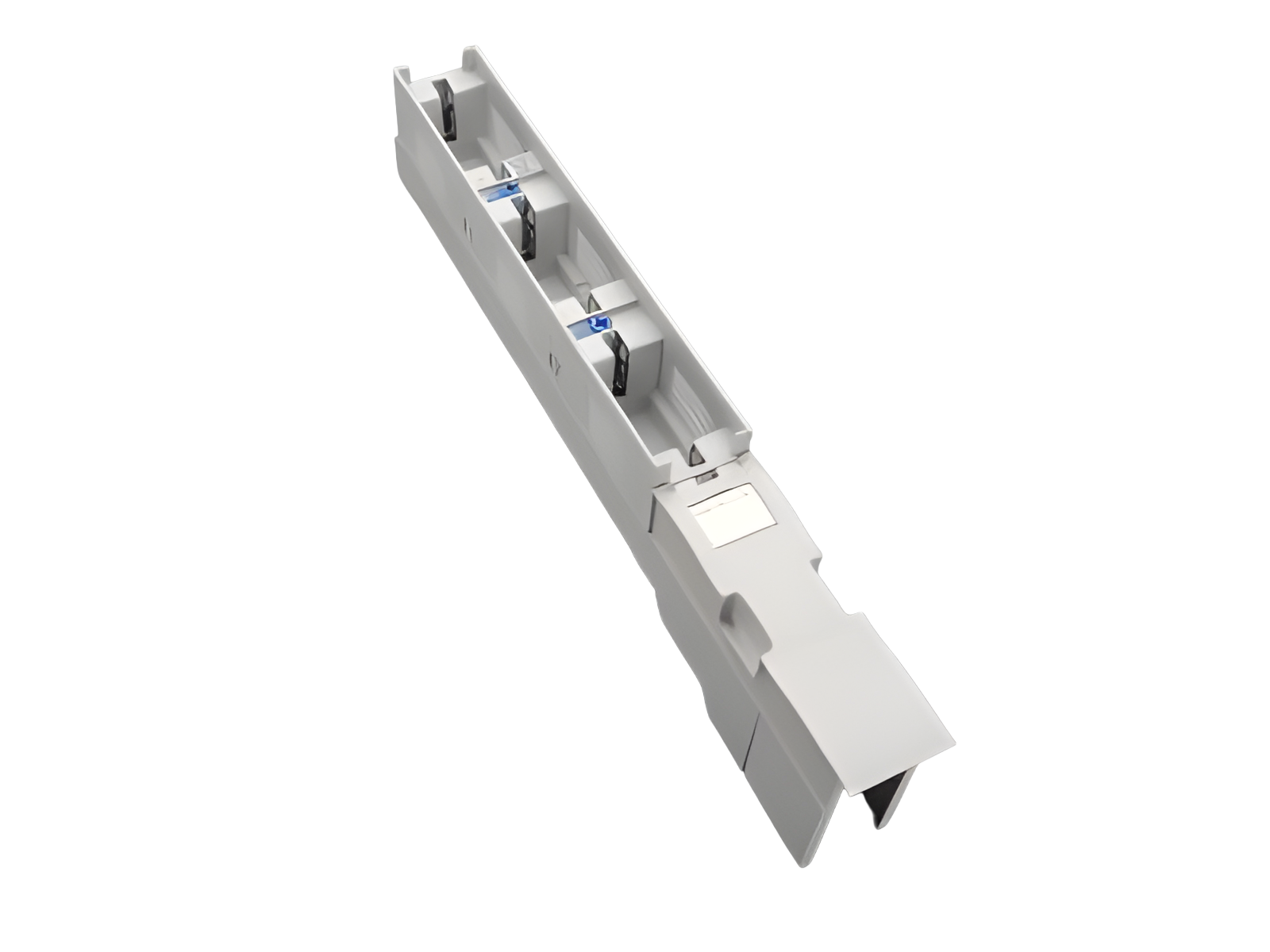

The picture may show a similar product.

Descrizione

Cod.art.: 33384000

QUADRON^®100Energy

Base verticale per fusibili NH00 160 A

morsetto a prisma 70 mm²

Gr. NH 00

per barre 30, 40, 50, 60 x 10

Montaggio

100Energy

Vantaggi prodotto

Undrilled mounting possible with terminal clamp

gruppo di prodotto	12
sottogruppo prodotto	31

pz/ conf.	1
EAN	4021267333843

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione di picco U_imp:

6 kV

resistenza al corto circuito con protezione tramite fusibili:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,2 W.

(The power dissipation at full load would be 17,5 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:

800 V

Valori meccanici
L x A x P:	50 x 455 x 80
peso:	99,5 kg/100
per barre:	30, 40, 50, 60 x 10

Connessioni

wedge clamp terminal for Cu an Al: stranded round 16 - 70 mm², stranded sectored 16 - 70 mm², flexible with wire-end ferrules 16 - 70 mm² (flexible cables of maximum cross-section may not fit when using wire-end ferrule)
