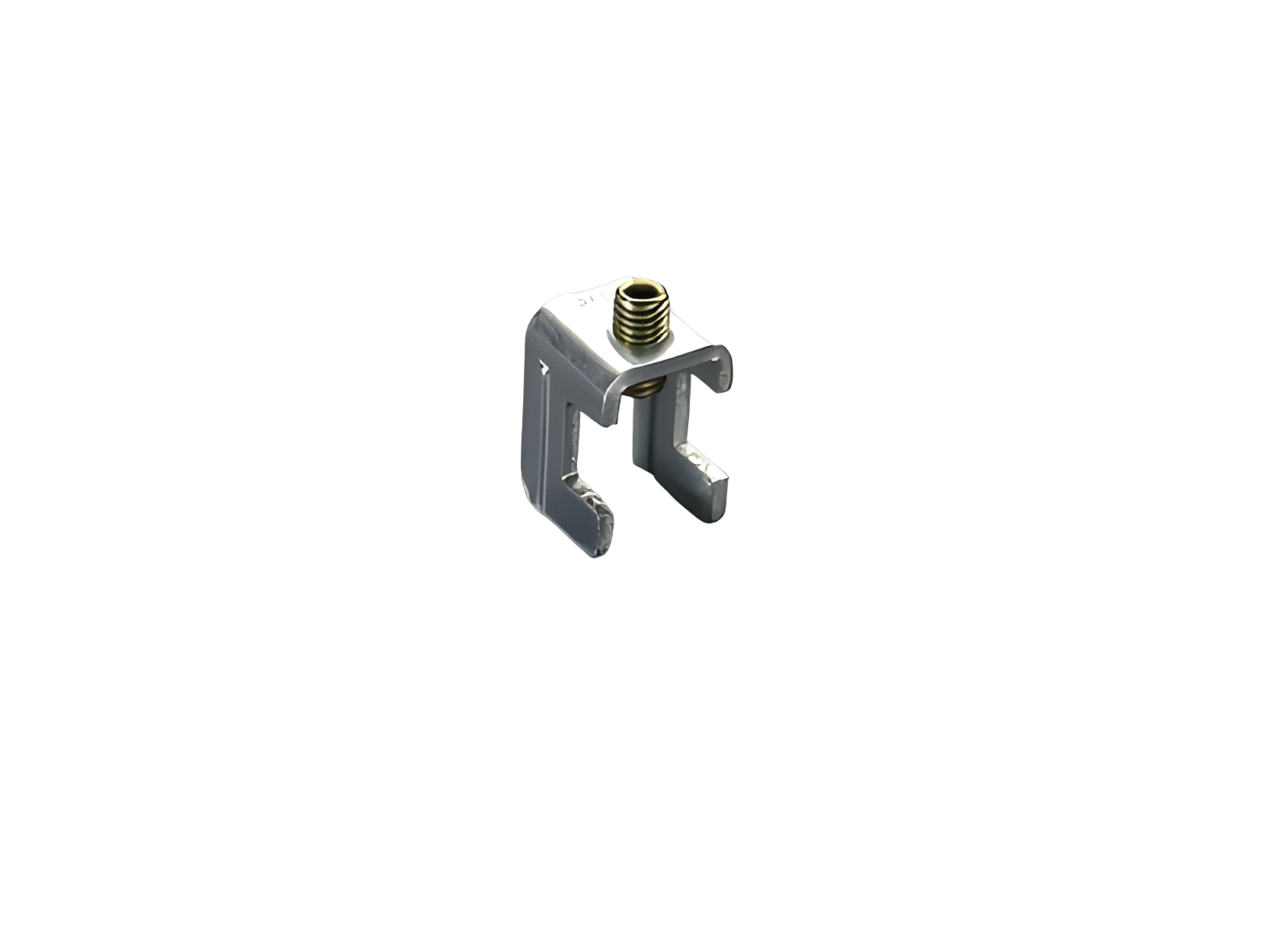

Agganci posteriori (33238)

The picture may show a similar product.

Descrizione

Cod.art.: 33238000

Agganci posteriori

Gr. NH 00

per 33235

Montaggio

100Energy

gruppo di prodotto	12
sottogruppo prodotto	70

pz/ conf.	3
EAN	4021267332389

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Valori meccanici
peso:	3,1 kg/100

Application notes


short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33384000
QUADRON^®100Energy
Base verticale per fusibili NH00 160 A
morsetto a prisma 70 mm²
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più

33286000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70mm², con segnalaz. Intervento fusibili
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più

33235000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70mm²
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più
