plaque bornier, 3 pôles (01570)

The picture may show a similar product.

Description

Référence 01570000A

CRITO®60Classic

plaque bornier, 3 pôles

10 - 120 mm², AWG 2 - 250 MCM, lam. Cu. 9 - 15,5 x 2,4 - 10

le cache peut uniquement être retiré à l'aide d'un outil

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Avantages produit

Terminals can be removed for connection of uncut conductors

Groupe de produits 07
Sous-groupe 45
Dimensions de l'emballage 1
EAN 4021267015701
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

CSA , UL , DNV GL

for UL feeder circuits >250V

Type: 243-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
Courant assigné (IEC): 250 A
Tension assignée (IEC) CA: 690 V
Tension assignée de tenue aux chocs Uimp: 6 kV
rated peak withstand current  Ipk max.: 56.3 kA
Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA: 1000 V
Tension maximale IEC CC: 1500 V
current capacity (IEC) max.: 440 A
Details UL
Normes
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
rated current (UL): 255 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with JDDZ fuse Class J 500 A / 600 V AC
100 kA with JDDZ fuse Class J 600 A / 480 V AC
35 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
50 kA with any DIVQ/7 circuit breaker 600 A / 480 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
Charactéristiques mécaniques
L x H x P: 81 x 200 x 84
Poids: 53,5 kg/100
Pôles: 3 pôles
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Points de raccordement
cage clamp connection
wire stripping: 25 mm
min. cross-section: 10 mm²
max. cross-section: 150 mm²
re: 10 - 10 mm²
rm: 16 - 150 mm²
f: 16 - 120 mm²
f + AE: 10 - 120 mm²
(f + AE may not fit with max. cross-section)
Alvéole de serrage: 15 x 15
Md min.: 12,0 Nm
Md max.: 12,5 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.
for UL feeder circuits >250V

Links

Documentation

Accessoires

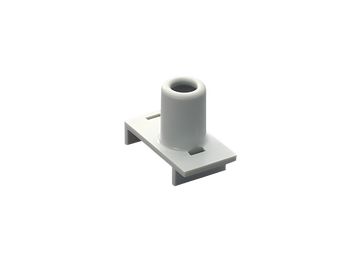

01301000
cache simple pour borne
pour bornier 01243
