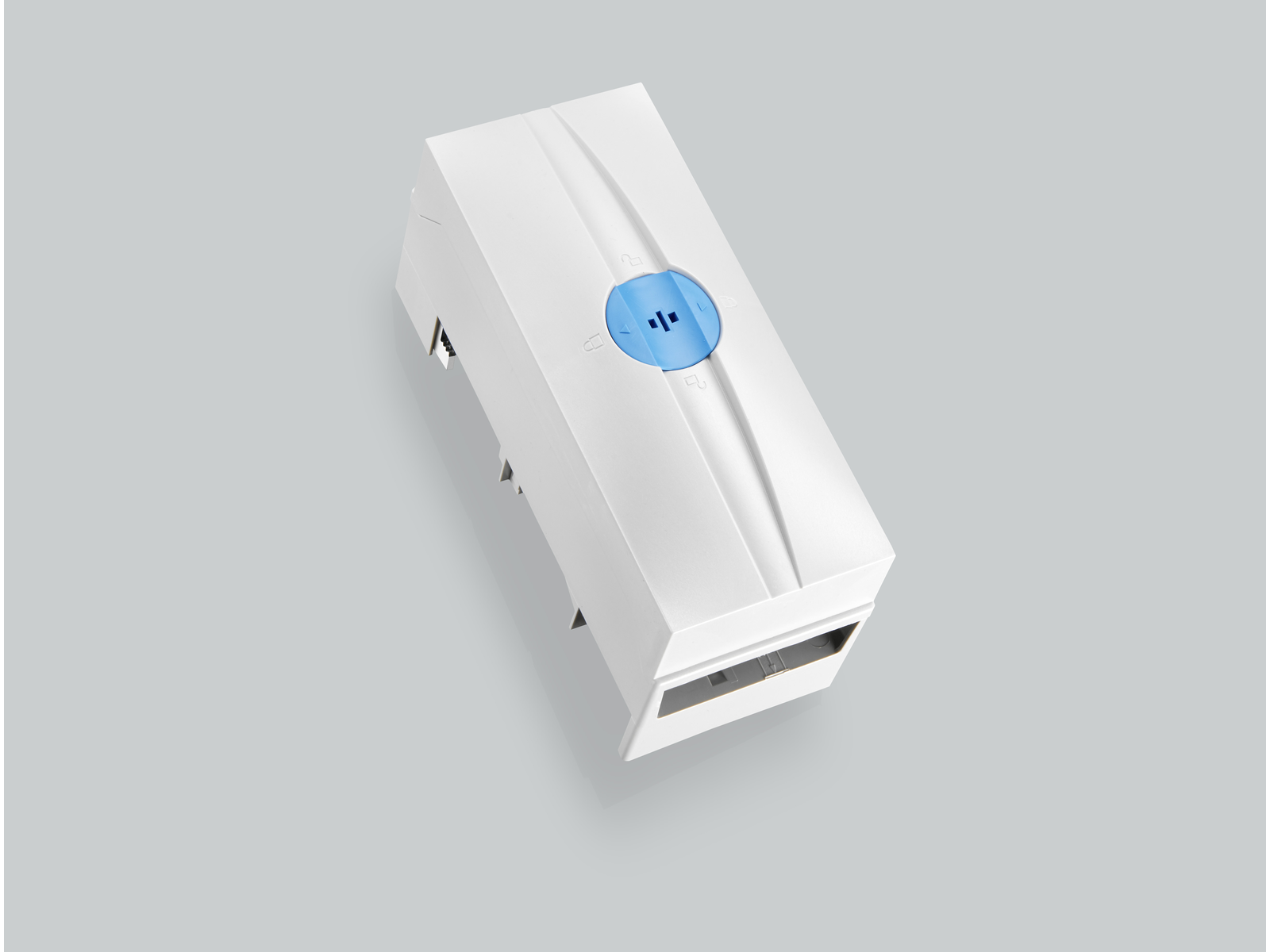

plaque bornier, 3 pôles (01570)

The picture may show a similar product.

Description

Référence 01570000A

CRITO^®60Classic

plaque bornier, 3 pôles

10 - 120 mm², AWG 2 - 250 MCM, lam. Cu. 9 - 15,5 x 2,4 - 10

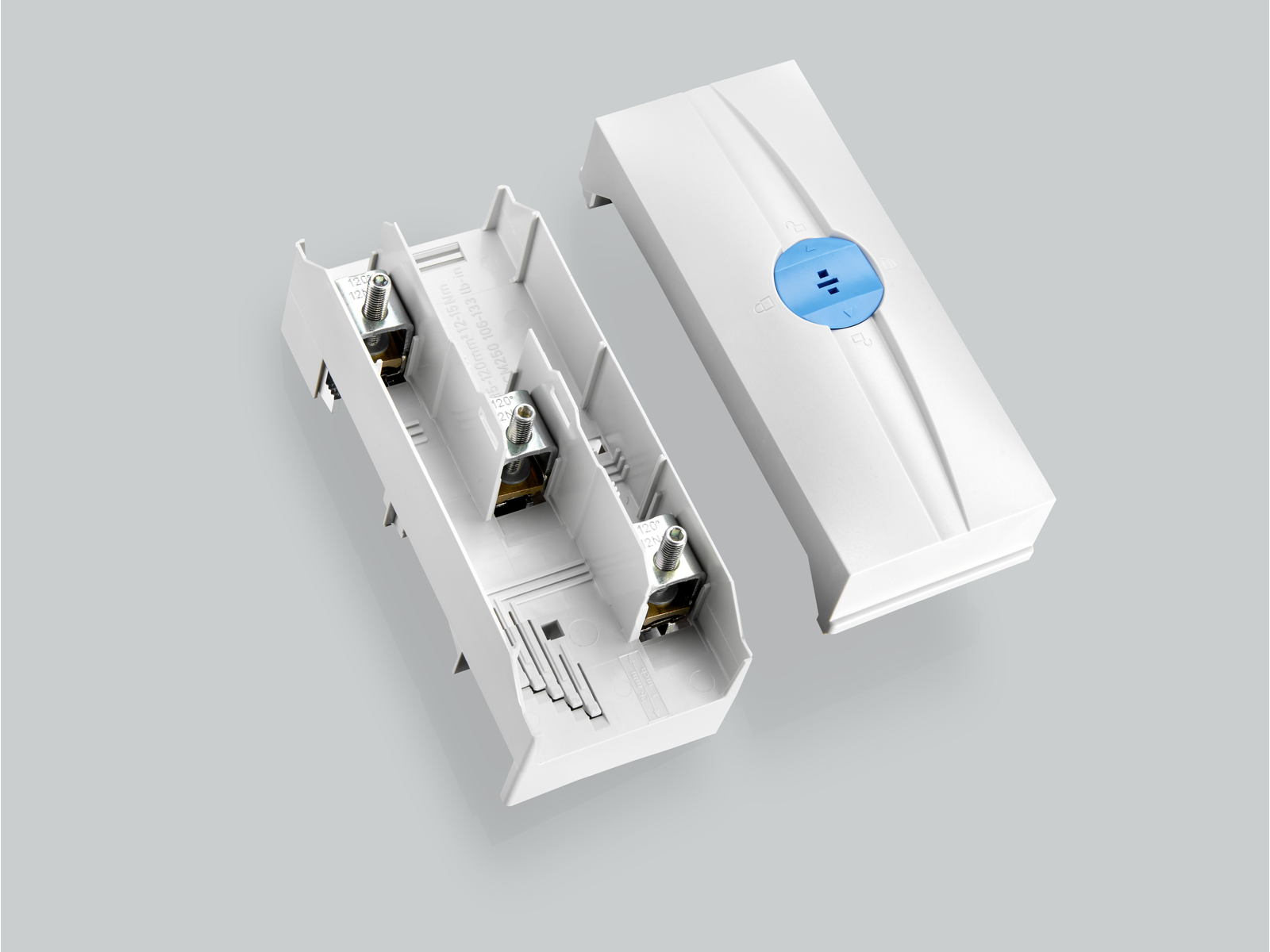

le cache peut uniquement être retiré à l'aide d'un outil

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Avantages produit

Terminals can be removed for connection of uncut conductors

Groupe de produits	07
Sous-groupe	45

Dimensions de l'emballage	1
EAN	4021267015701

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologations

Normes

IEC 61439-1:2011
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

CSA , UL , DNV GL , EAC

for UL feeder circuits >250V

Type: 243-L

EAC Type: TE-3P

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2011 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
Courant assigné (IEC):	250 A
Tension assignée (IEC) CA:	690 V

Tension assignée de tenue aux chocs Uimp:	6 kV

Les performances d'isolation de l'article dépendent des conditions d'installation.

rated peak withstand current I_pk max.:

56.3 kA

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V
current capacity (IEC) max.:	440 A

Details UL
Normes
UL 508

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
rated current (UL):	255 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	10 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	100 kA

SCCR:

50 kA with any DIVQ/7 circuit breaker 600 A / 480 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
100 kA with JDDZ fuse Class J 600 A / 480 V AC
35 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
100 kA with JDDZ fuse Class J 500 A / 600 V AC

Charactéristiques mécaniques
L x H x P:	81 x 200 x 84
Poids:	53,5 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Points de raccordement
cage clamp connection
wire stripping:	25 mm
min. cross-section:	35 mm²
max. cross-section:	120 mm²
Alvéole de serrage:	15 x 15
Md min.:	12,0 Nm
Md max.:	12,5 Nm
Not suitable for aluminium cables !

16 - 120 mm² / AWG 6 - 250 MCM flexible cables, directly 10 - 120 mm² / AWG 7 - 250 MCM flexible cables with wire-end ferrule 16 - 150 mm² / AWG 6 - 300 MCM stranded round cables 10 mm² rigid cables lam. Cu 12x4 - 15,5x10 Md 12 - 12,5 Nm / 106 lb-in (flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Declaration of conformity UKCA

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)
