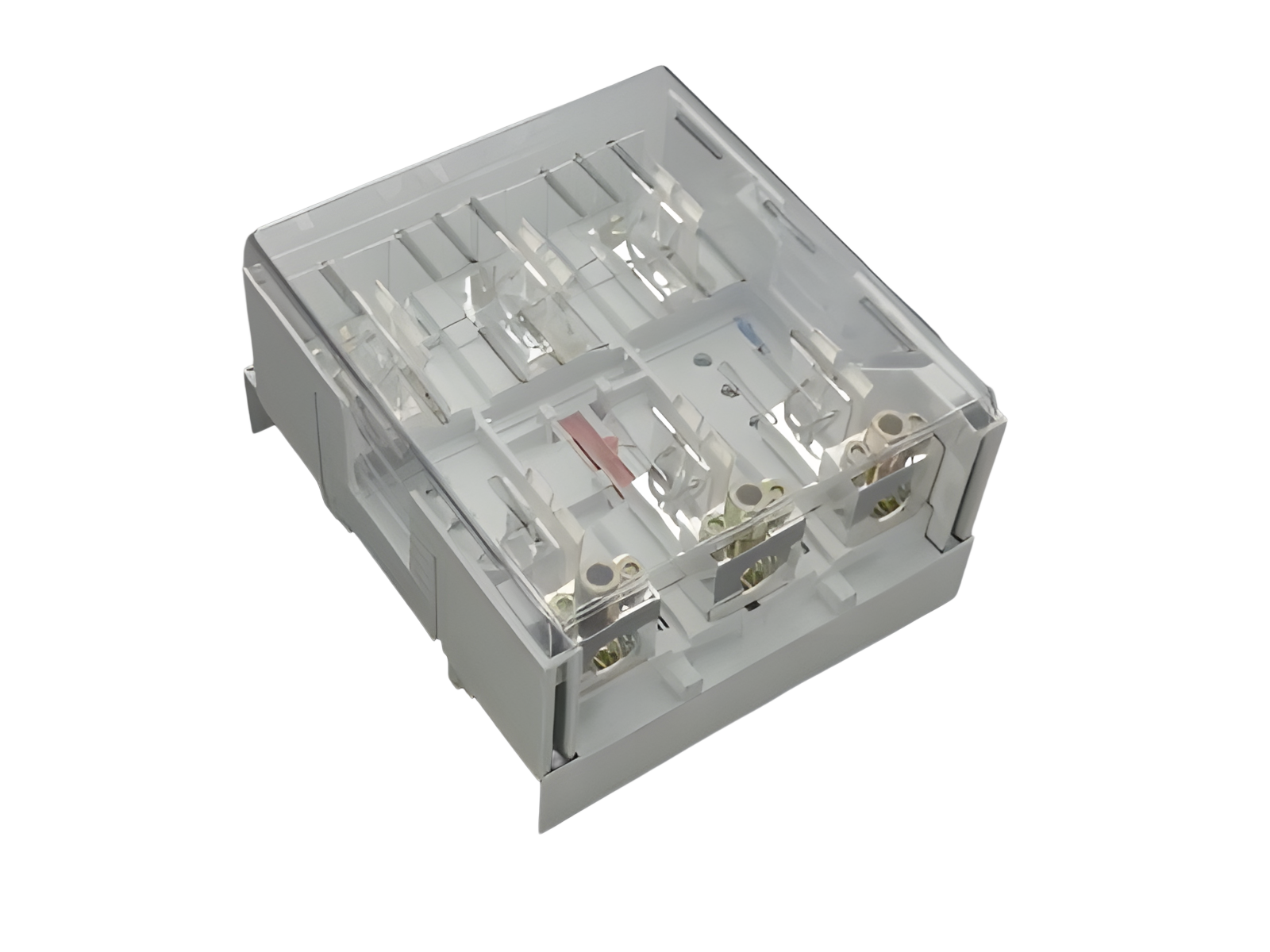

porte-fusible Class J monté sur rail

The picture may show a similar product.

Description

Référence 33311 000

QUADRON 60Classic

porte-fusible Class J monté sur rail

pour fusibles Class J, 225 - 400 A (54x181)

3P, avec borne à cage

raccordement par le haut ou par le bas

pour jeux de barres 30 x 10 et barres profilées

Système

60Classic

Groupe de produits	16
Sous-groupe	33

Dimensions de l'emballage	1
EAN	4021267333119

ECLASS 14.0	27142190
ETIM 5.0	EC002705
ETIM 8.0	EC002705
ETIM 10.0	EC002705

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approbations

CSA , UL

for UL feeder circuits >250V

Type: JC400B

EAC Type: AJC

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Données techniques

for fuse links size:	Class J 400 A
fuse links acc. to standard:	UL 248-8
permitted power dissipation of the fuse-link:	38 W

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 30,0 W.

(The power dissipation at full load would be 46,8 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

min. permitted operation temperature

-40°C

Details UL
Normes
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
rated current (UL):	400 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz
rated voltage (UL) DC:	600 V
for wires UL:	Cu 75°C

Icc:

65 kA

Charactéristiques mécaniques
L x H x P:	256 x 285 x 122
Poids:	690,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	30 x 10 et barres profilées

Points de raccordement
Buchsenklemme
screw drive:	S10
wire stripping:	33 mm
Md min.:	38,0 Nm
Md max.:	38,0 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 4
max. cross-section UL:	MCM 600
torque (UL):	336 lb-in
for wires UL:	Cu 75°C

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
Shock protection through push-on covers.

permitted power dissipation of the fuse-link:	38 W


for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

fuse links

03224 000A
fusible 250 A
-Mersen-
600 V AC, fast acting
Class J, 54x181

Plus

03225 000A
fusible 300 A
-Mersen-
600 V AC, fast acting
Class J, 54x181

Plus

03226 000A
fusible 350 A
-Mersen-
600 V AC, fast acting
Class J, 54x181

Plus

03227 000A
fusible 400 A
-Mersen-
600 V AC, fast acting
Class J, 54x181

Plus

03238 000
fusible 250 A
-Mersen-
600 V AC, time delay
Class J, 54x181

Plus

03239 000
fusible 300 A
-Mersen-
600 V AC, time delay
Class J, 54x181

Plus

03240 000
fusible 350 A
-Mersen-
600 V AC, time delay
Class J, 54x181

Plus

03241 000
fusible 400 A
-Mersen-
600 V AC, time delay
Class J, 54x181

Plus

Similar products

33308 000
QUADRON Panel
support pour fusibles cylindriques
Class J / 3P, borne 300 mm²
400 A / 600 V (54x181)
for mounting plate
Plus

https://pim.woehner.de/FR/INT/1000050310

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
