porte-fusible Class J monté sur rail, raccordement par le haut / par le bas (33311)

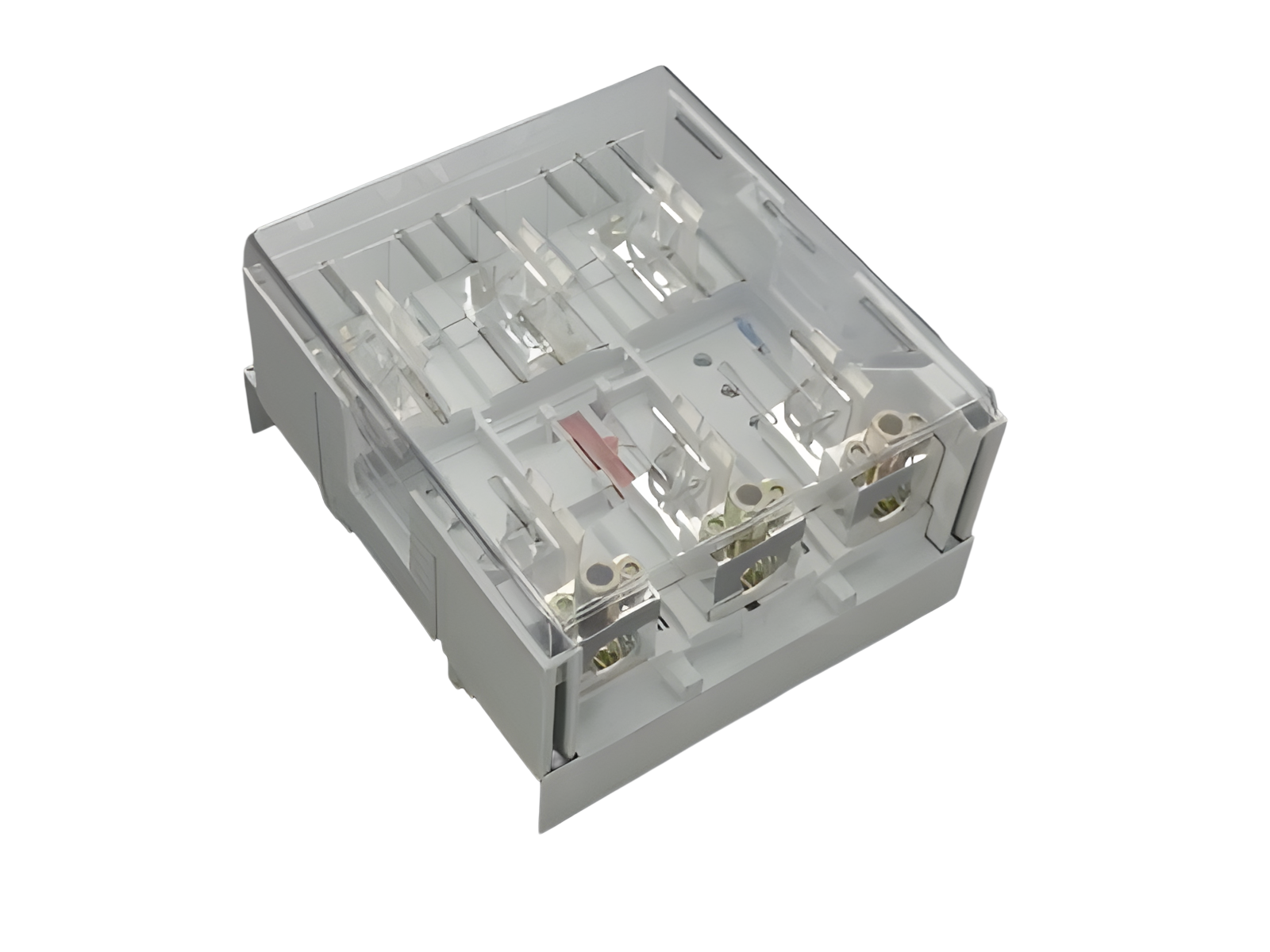

The picture may show a similar product.

Description

Référence 33311000

QUADRON^®60Classic

porte-fusible Class J monté sur rail, raccordement par le haut / par le bas

pour fusibles Class J, 225 - 400 A (54x181)

3P, avec borne à cage

raccordement par le haut ou par le bas

pour jeux de barres 30 x 10 et barres profilées

Système

60Classic

Avantages produit

the product is based on the UL approval in category IZLT2 also listed in category NMTR (file E123577)

Groupe de produits	16
Sous-groupe	33

Dimensions de l'emballage	1
EAN	4021267333119

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approbations

CSA , UL

for UL feeder circuits >250V

Type: JC400B

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Données techniques

for fuse links size:	Class J 400 A
fuse links acc. to standard:	UL 248-8
permitted power dissipation of the fuse-link:	38 W

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 30,0 W.

(The power dissipation at full load would be 46,8 W.)

Details UL
Normes
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
rated current (UL):	400 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz
rated voltage (UL) DC:	600 V
for wires UL:	Cu 75°C

Icc:

65 kA

Charactéristiques mécaniques
L x H x P:	256 x 285 x 122
Poids:	690,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	30 x 10 et barres profilées

Points de raccordement
Not suitable for aluminium cables !

min. cross-section UL:	AWG 4
max. cross-section UL:	MCM 600
for wires UL:	Cu 75°C

tunnel terminal with hole of 23,0 mm diameter acc. to IEC / EN : 16 - 240 (300) mm² flexible cables, directly or with wire-end ferrule, solid and stranded round cables, Md 38 - 40 Nm (flexible cables of maximum cross-section may not fit when using wire-end ferrule) acc. to UL : AWG 4 - MCM 600 stranded cables Class B acc. to UL 486E 336 - 355 lb.in.

Application notes

Not suitable for aluminium cables !
Conseils	Shock protection through push-on covers.

permitted power dissipation of the fuse-link:	38 W

for UL feeder circuits >250V
