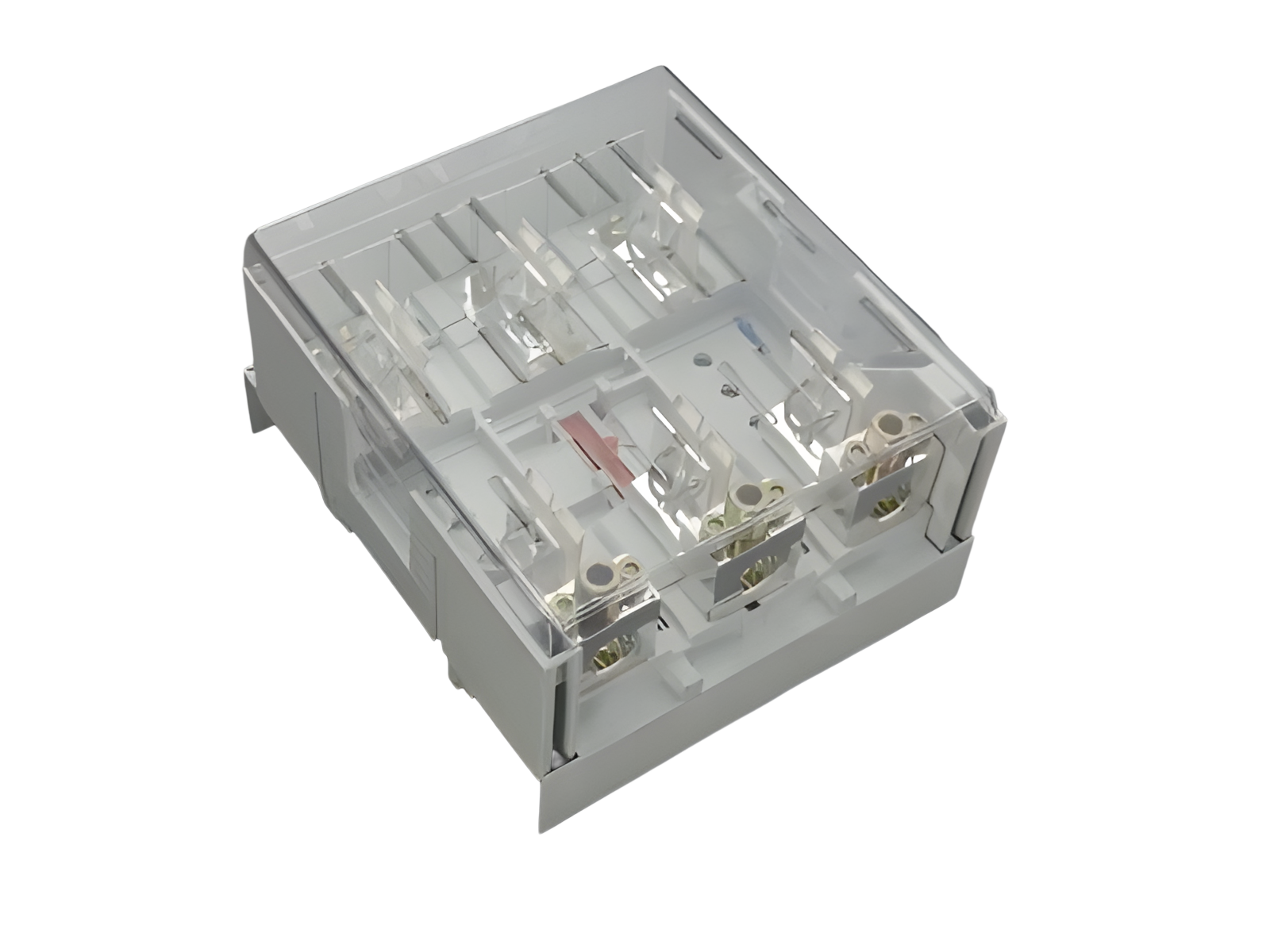

母线式熔断器座,Class J 级,下端或上端连接 (33311)

The picture may show a similar product.

说明

订货号 33311000

QUADRON®60Classic

母线式熔断器座,Class J 级,下端或上端连接

适用于熔断体 Class J 级 225 - 400 A (54x181)

3 极,带框端子

上端或下端接电缆

适用母线 30 x 10 和异型母线

系统

60Classic

产品优势

此产品基于UL-许可列入IZLT2类别以及NMTR类别(文件E123577)

产品组 16

分组

33
包装件数 1
EAN 4021267333119
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

认证许可

CSA , UL

for UL feeder circuits >250V

型号: JC400B

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

UL 文件2: E123577, UL 类别+ (适用美国) : NMTR https://www.ul.com

UL 文件: E230163, UL 类别 (适用加拿大) : IZLT8 https://www.ul.com

UL 文件2: E123577, UL 类别+ (适用加拿大) : NMTR7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

产品信息

for fuse links size: Class J 400 A
fuse links acc. to standard: UL 248-8
所使用熔断器的允许损耗功率: 38 W
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 30.0 W.

(The power dissipation at full load would be 46.8 W.)

Details UL
标准
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
额定电流 (UL): 400 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
额定电压 (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 65 kA
机械数值
宽 x 高 x 厚: 256 x 285 x 122
重量: 690.0 kg/100
极数: 3线
适用母线: 30 x 10 和异型母线
连接端
Not suitable for aluminium cables !

最小横截面积: AWG 4
max. cross-section UL: MCM 600
for wires UL: Cu 75°C


带插孔的端子, 开口空间 直径 23.0 mm

符合 IEC / EN标准 :
16 - 240 (300) mm²
细密导线, 直接连接或通过导线套连接,
圆多股导线
Md 38 - 40 Nm

(细密导线+导线套可能未达到最大横横截面积)

符合UL标准 :
AWG 4 - MCM 600
绞合导线(多股的)符合UL 486E标准的B类
336 - 355 lb.in.

Application notes

Not suitable for aluminium cables !

说明

通过可插接的盖罩实现防触摸保护。

所使用熔断器的允许损耗功率: 38 W
for UL feeder circuits >250V
