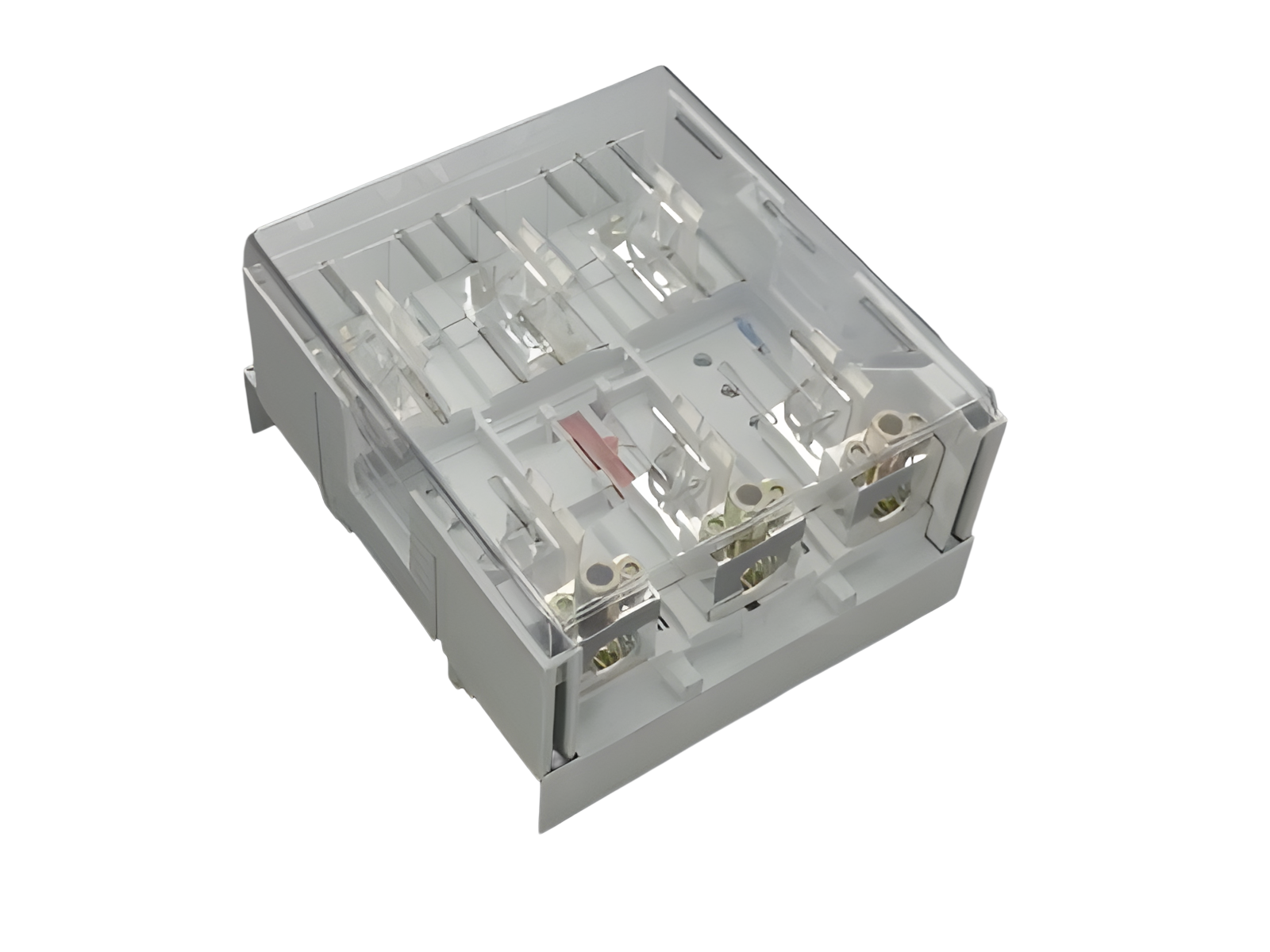

Держатель предохранителей Class J для установки на шины, подсоединение сверху / снизу (33311)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33311000

QUADRON®60Classic

Держатель предохранителей Class J для установки на шины, подсоединение сверху / снизу

Для предохранителей Class J 225 - 400 A (54x181)

3-полюсный, рамная клемма

connection top or bottom

для шин 30 x 10 и профильные шины

Система

60Classic

Преимущества продукта

the product is based on the UL approval in category IZLT2 also listed in category NMTR (file E123577)

Группа продуктов 16
Подгруппа 33
Кол-во 1
EAN 4021267333119
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Сертификация

CSA , UL

for UL feeder circuits >250V

номер типа: JC400B

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Технические данные

для предохранителей размера: Class J 400 A
предохранители в соответствии со стандартом: UL 248-8
допустимая мощность рассеивания плавкой вставки: 38 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 30,0 Вт.

(The power dissipation at full load would be 46,8 Вт.)

Подробности UL
Стандарты
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 400 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 600 В
for wires UL: Cu 75°C
SCCR: 65 кА
Механические данные
Ш x В x Г: 256 x 285 x 122
Вес: 690,0 kg/100
Полюсность: 3-пол.
для шин: 30 x 10 и профильные шины
Особенности клеммной техники
Not suitable for aluminium cables !

min. cross-section UL: AWG 4
max. cross-section UL: MCM 600
for wires UL: Cu 75°C


tunnel terminal with hole of 23,0 mm diameter

acc. to IEC / EN :
16 - 240 (300) mm²
flexible cables, directly or with wire-end ferrule,
solid and stranded round cables,
Md 38 - 40 Nm

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)

acc. to UL :
AWG 4 - MCM 600
stranded cables Class B acc. to UL 486E
336 - 355 lb.in.

Application notes

Not suitable for aluminium cables !

Справочная информация

Shock protection through push-on covers.
допустимая мощность рассеивания плавкой вставки: 38 W
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

03224000A
Предохранитель 250 A
-Mersen-
600 V AC, fast acting
Class J, 54x181
More

03225000A
Предохранитель 300 A
-Mersen-
600 V AC, fast acting
Class J, 54x181
More

03226000A
Предохранитель 350 A
-Mersen-
600 V AC, fast acting
Class J, 54x181
More

03227000A
Предохранитель 400 A
-Mersen-
600 V AC, fast acting
Class J, 54x181
More

03238000
Предохранитель 250 A
-Mersen-
600 V AC, time delay
Class J, 54x181
More

03239000
Предохранитель 300 A
-Mersen-
600 V AC, time delay
Class J, 54x181
More

03240000
Предохранитель 350 A
-Mersen-
600 V AC, time delay
Class J, 54x181
More

03241000
Предохранитель 400 A
-Mersen-
600 V AC, time delay
Class J, 54x181
More
