base vertical para fusibles NH, 250 A (33706)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33706 000A

QUADRON®185Power

base vertical para fusibles NH, 250 A

talla 1

tornillo M12

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto 12
subgrupo 33
embalaje 1
EAN 4021267337063
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

tipo: QU185-1-O

Datos técnicos

para fusibles de tamaño: NH 1
fusibles según norma: IEC / HD 60269-2
datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
datos electricos IEC
intensidad de corriente nominal (IEC): 250 A
tensión nominal (IEC) AC: 690 V
tensión de pico Uimp: 12 kV
corriente de cortocircuito cuando se protege por fusibles: 50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 19,2 W.

(The power dissipation at full load would be 30,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 1000 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 23W power dissipation
datos mecánicos
An x A x P: 100 x 670 x 173
peso: 365,0 kg/100
para barras: 30, 40, 60, 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: ja
el transformador de corriente puede ser integrado en el módulo de transformador: ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:
Schraubanschluss M12

puntos de apriete


screw M12 :
Md 30 Nm

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

accessories for mounting

33738 000A
abrazadera CrossLink®
para sistemas de barras con protección contra contacto directo CrossLink®
talla 1-3
Mas

33740 000A
abrazadera
para sistemas de barras sin módulos de protección
talla 1-3
Mas

connection accessories

33736 000A
borne-brida
for Cu / Al 120 - 300 mm²
talla 1-3
Mas

33735 000A
borne-brida
for Cu / Al 70 - 240 mm²
talla 1-3
Mas

covers

33759 000A
cubierta del tirador
for 33706, 33707, 33708
talla 1-3
Mas

33733 000A
cubierta del área de conexión
universal para carriles NH de talla 1 - 3 y bloque de terminales de 800 A
talla 1-3
Mas

33761 000A
tapa de protección contra contacto directo en la parte posterior
protección en la parte posterior para la fase L1
Mas

further accessories

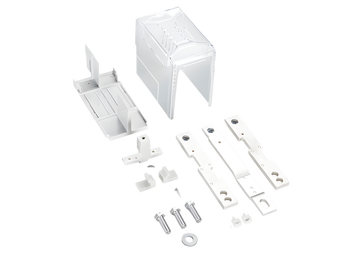

33762 000A
módulo de transformador de corriente universal
para el montaje en el área de conexión
talla 1-3
Mas

33768 000A
soporte del conector con carril de montaje
para el cableado del transformador de corriente
talla 1-3
Mas

33769 000A
soporte del aparato con carriles de montaje
para el control de fusibles y el cableado del transformador de corriente
talla 1-3
Mas

measuring transformers 333mV

37289 000A
Transformador de medida 200 A / 333 mV
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37290 000A
Transformador de medida 250 A / 333 mV
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37296 000A
Transformador de medida 200 A / 333 mV
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37297 000A
Transformador de medida 250 A / 333 mV
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37303 000A
Transformador de medida 200 A / 333 mV
class 0.5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
on request
Mas

current transformers class 1

37212 000A
transformador de corriente de 200 A / 5 A
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37213 000A
transformador de corriente de 250 A / 5 A
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

current transformers class 0.5

37219 000A
transformador de corriente de 200 A / 5 A
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37220 000A
transformador de corriente de 250 A / 5 A
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37232 000A
transformador de corriente de 200 A / 5 A, con decl. de conformidad
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37233 000A
transformador de corriente de 250 A / 5 A, con decl. de conformidad
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

current transformers class 0.5s

37226 000A
transformador de corriente de 250 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37236 000A
transformador de corriente de 250 A / 5 A
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas
