条形 NH 熔断器座，250 A (33706)

The picture may show a similar product.

说明

订货号 33706 000A

QUADRON®185Power

条形 NH 熔断器座，250 A

尺寸 1

螺钉 M12

适用母线 30, 40, 60, 80, 100, 120 x 10

系统

185Power

产品组 12

分组

 33
包装件数 1
EAN 4021267337063
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

型号: QU185-1-O

产品信息

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
端部供电（IEC）: 250 A
额定电压（IEC）AC: 690 V
额定冲击耐受电压 Uimp: 12 kV
带熔断器时的分断能力: 50 kA

功率输出:

The power dissipation at a typical load of 80 % results to 19.2 W.

(The power dissipation at full load would be 30.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 1000 V
适用熔断器 IEC 60269-2 / DIN VDE 0636-201 尺寸1 最大 23 W 损耗功率
机械数值
宽 x 高 x 厚: 100 x 670 x 173
重量: 365.0 kg/100
适用母线: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja

固定方式:
在打孔母线上通过螺钉连接, 直径 13mm, 在不打孔母线上通过挂钩安装
连接:
螺钉连接 M12

连接端


螺钉 M12 :
扭力矩 30 Nm

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

附件

accessories for mounting

33738 000A
CrossLink® 挂钩
适用于带 CrossLink® 防触摸保护功能的母线系统
尺寸 1 - 3
更多

33740 000A
挂钩
for busbar systems without protection modules
尺寸 1 - 3
更多

connection accessories

33736 000A
框端子
适用于 Cu / Al 120 - 300 mm²
尺寸 1 - 3
更多

33735 000A
框端子
适用于 Cu / Al 70 - 240 mm²
尺寸 1 - 3
更多

covers

33759 000A
熔断体搭扣
适用于 33706, 33707, 33708
尺寸 1 - 3
更多

33733 000A
连接空间盖罩
通用于尺码 1 - 3 的 NH 导轨和条形连接器 800 A
尺寸 1- 3
更多

33761 000A
背面防触摸保护盖罩
背面保护，用于相位 L1
更多

further accessories

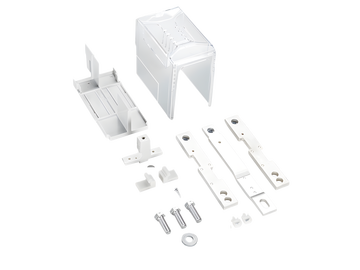

33762 000A
通用电流互感器模块
适用于安装在连接空间中
尺寸 1 - 3
更多

33768 000A
设备架，带支承导轨
适用于电流互感器布线
尺寸 1 - 3
更多

33769 000A
设备架，带支承导轨
适用于熔丝监测器和电流互感器布线
尺寸 1 - 3
更多

measuring transformers 333mV

37289 000A
333 mV 电流互感器，200 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37290 000A
333 mV 电流互感器，250 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37296 000A
333 mV 电流互感器，200 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37297 000A
333 mV 电流互感器，250 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37303 000A
333 mV 电流互感器，200 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
on request
更多

current transformers class 1

37212 000A
电流互感器 200 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37213 000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

current transformers class 0.5

37219 000A
电流互感器 200 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37220 000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37232 000A
电流互感器 200 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37233 000A
电流互感器 250 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

current transformers class 0.5s

37226 000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37236 000A
电流互感器 250 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多
