条形 NH 熔断器座，250 A (33706)

The picture may show a similar product.

说明

订货号 33706000A

QUADRON^®185Power

条形 NH 熔断器座，250 A

尺寸 1

螺钉 M12

适用母线 30, 40, 60, 80, 100, 120 x 10

系统

185Power

产品组	12
分组	33

包装件数	1
EAN	4021267337063

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

型号: QU185-1-O

产品信息

for fuse links size:	NH 1
fuse links acc. to standard:	IEC / HD 60269-2

Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
额定电流（IEC）:	250 A
额定电压（IEC）AC:	690 V

额定冲击耐受电压 U_imp:

12 kV

带熔断器时的分断能力:

50 kA

功率输出:

The power dissipation at a typical load of 80 % results to 19.2 W.

(The power dissipation at full load would be 30.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:

1000 V

适用熔断器 IEC 60269-2 / DIN VDE 0636-201 尺寸1 最大 23 W 损耗功率

机械数值
宽 x 高 x 厚:	100 x 670 x 173
重量:	365.0 kg/100
适用母线:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:	ja
CT can be integrated in the CT module:	ja

固定方式:
在打孔母线上通过螺钉连接, 直径 13mm, 在不打孔母线上通过挂钩安装
连接:
螺钉连接 M12

连接端

螺钉 M12 : 扭力矩 30 Nm

链接

Article master data, overviews and prices

下载

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

附件

33759000A
熔断体搭扣
für 33706, 33707, 33708
尺寸 1 - 3
更多

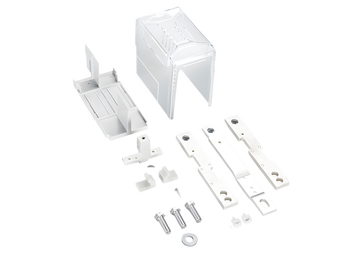

33762000A
通用电流互感器模块
适用于安装在连接空间中
尺寸 1 - 3
更多

33736000A
框端子
für Cu / Al 120 - 300 mm²
尺寸 1 - 3
更多

33735000A
框端子
für Cu / Al 70 - 240 mm²
尺寸 1 - 3
更多

33738000A
CrossLink® 挂钩
适用于带 CrossLink® 防触摸保护功能的母线系统
尺寸 1 - 3
更多

33740000A
挂钩
适用于无系统盖罩的母线系统
尺寸 1 - 3
更多

33733000A
连接空间盖罩
通用于尺寸 1 - 3 的 NH 导轨和条形连接器 800 A
尺寸 1- 3
更多

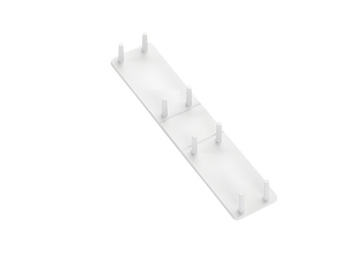

33761000A
背面防触摸保护盖罩
背面保护，用于相位 L1
更多

33768000A
设备架，带支承导轨
适用于电流互感器布线
尺寸 1 - 3
更多

33769000A
设备架，带支承导轨
适用于熔丝监测器和电流互感器布线
尺寸 1 - 3
更多

37212000A
电流互感器 200 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37213000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37219000A
电流互感器 200 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37220000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37226000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37232000A
电流互感器 200 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37233000A
电流互感器 250 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37236000A
电流互感器 250 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多
