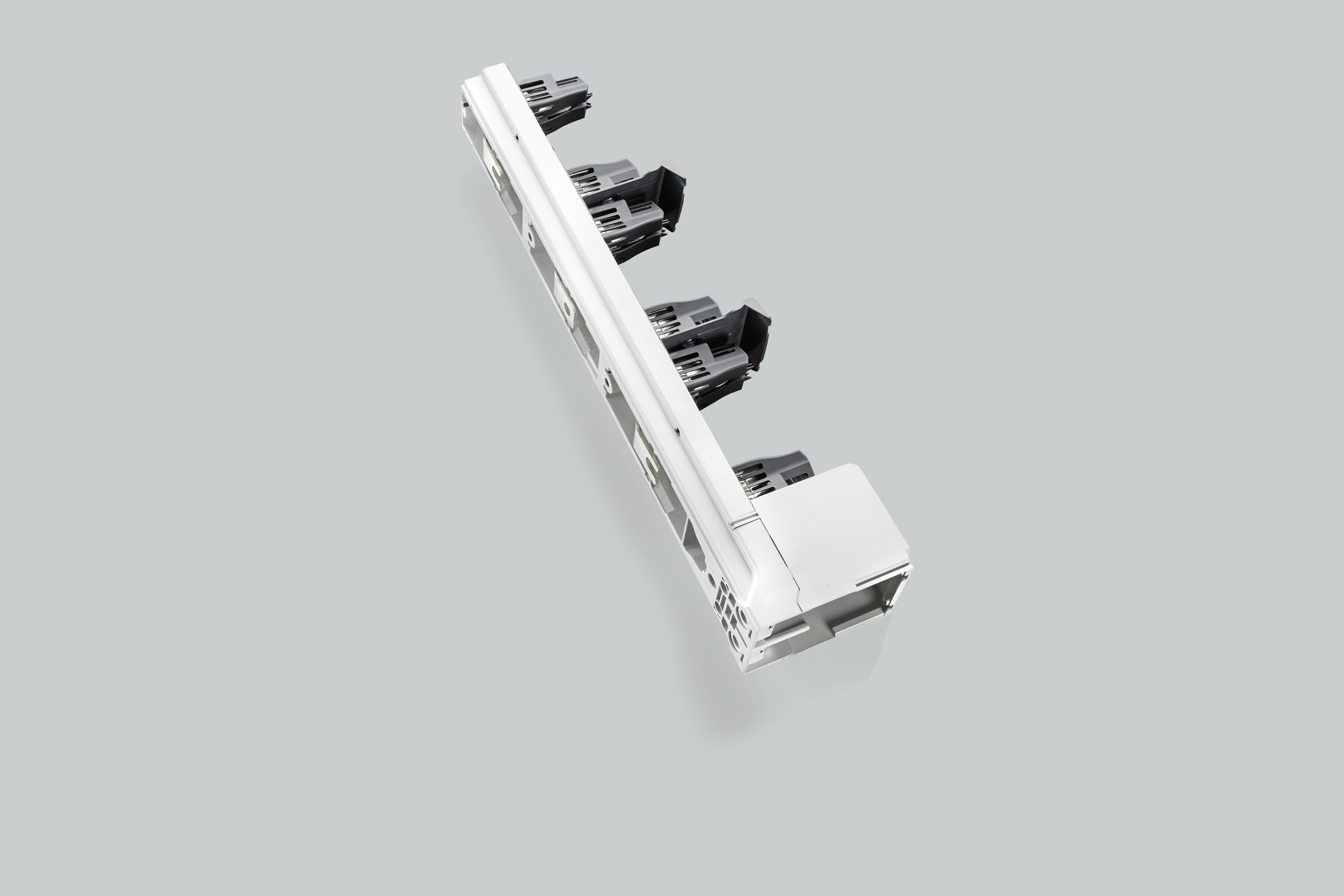

NH pojistková lišta, 250 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33706 000A

QUADRON 185Power

NH pojistková lišta, 250 A

velikost 1

šroub M12

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktová skupina 12
Podskupina 33
velikost balení 1
EAN 4021267337063
ECLASS 14.0 27142106
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Schválení dle norem

Standardy

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

typové číslo: QU185-1-O

EAC Type: NH

Produktová data

pro velikost pojistek: NH 1
pojistková vložka podle na standardu: IEC / HD 60269-2
Detaily IEC
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrické údaje IEC
Jmenovitý proud (IEC): 250 A
jmenovité napětí (IEC) AC: 690 V
jmenovité přepětí Uimp : 12 kV
zkratová odolnost při ochraně pojistkami: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 19,2 W.

(The power dissipation at full load would be 30,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 1000 V
min. permitted operation temperature -40°C
max. permitted operation temperature 55°C
min. permitted temperature for transport and storage -40°C

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 23W power dissipation
Mechanické údaje
Š x V x H: 100 x 670 x 173
hmotnost: 365,0 kg/100
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
CT lze integrovat do zařízení: ja
CT lze integrovat do modulu CT: ja
Terminal points
screw connection
M12
screw drive: SW18
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Vlastnosti materiálu
halogen-free: Yes

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

accessories for mounting

33738 000A
háková svorka CrossLink®
pro CrossLink® systém přípojnic chráněný před nebezpečným dotykem
velikost 1 - 3
pro: QU185-1..., QU185-2..., QU185-3..., CRL185-..., EQ185-A320-...
Více

33740 000A
háková svorka
for busbar systems without protection modules
velikost 1 - 3
pro: QU185-1..., QU185-2..., QU185-3..., CRL185-..., EQ185-A320-...
Více

connection accessories

33736 000A
rámová svorka
for Cu / Al 120 - 300 mm²
velikost 1 - 3
Více

33735 000A
rámová svorka
for Cu / Al 70 - 240 mm²
velikost 1 - 3
pro: Cu / Al 70 - 240 mm²
Více

covers

33733 000A
kryt pro připojovací svorky vodičů
univerzální pro NH velikosti 1 - 3 a připojovací svorkovnici 800 A
velikost 1 - 3
Více

33761 000A
ochrana před nebezpečným dotykem ze zadní strany
ochrana před nebezpečným dotykem ze zadní strany pro fázi L1
Více

further accessories

33762 000A
univerzální transformátorový modul
pro instalaci v připojovacím prostoru
velikost 1 - 3
Více

33768 000A
zásuvkový držák s montážní lištou
pro propojení transformátoru
velikost 1 - 3
Více

33769 000A
držák komponentů s montážními lištami
pro monitoring pojistek a propojení transformátoru
velikost 1 - 3
Více

measuring transformers 333mV

37289 000A
measuring transformer 200 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37290 000A
measuring transformer 250 A / 333 mV
size CT2
class 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37296 000A
measuring transformer 200 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37297 000A
measuring transformer 250 A / 333 mV
size CT2
class 0.5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37303 000A
measuring transformer 200 A / 333 mV
size CT2
class 0.5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
on request
Více

current transformers class 1

37212 000A
proudový transformátor 200 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37213 000A
proudový transformátor 250 A / 5 A
size CT2
2,5 VA / třída 1
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

current transformers class 0.5

37219 000A
proudový transformátor 200 A / 5 A
size CT2
1 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37220 000A
proudový transformátor 250 A / 5 A
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

37232 000A
proudový transformátor 200 A / 5 A, s prohlášením o shodě
size CT2
1 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
stock sale
Více

37233 000A
proudový transformátor 250 A / 5 A, s prohlášením o shodě
size CT2
2,5 VA / třída 0,5
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
Více

current transformers class 0.5s

37226 000A
proudový transformátor 250 A / 5 A
size CT2
1 VA / třída 0,5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
stock sale
Více

37236 000A
proudový transformátor 250 A / 5 A
size CT2
1 VA / třída 0,5s
při použití na přípojnicích nebo v adaptérech 630 A je navíc zapotřebí 37900
stock sale
Více
