base vertical para fusibles NH, 250 A

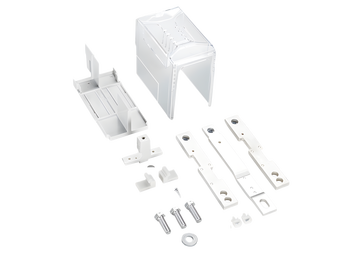

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33706 000A

QUADRON 185Power

base vertical para fusibles NH, 250 A

talla 1

tornillo M12

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto	12
subgrupo	33

embalaje	1
EAN	4021267337063

ECLASS 14.0	27142106
ETIM 5.0	EC001046
ETIM 8.0	EC001046
ETIM 10.0	EC001046

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

tipo: QU185-1-O

EAC Type: NH

Datos técnicos

para fusibles de tamaño:	NH 1
fusibles según norma:	IEC / HD 60269-2

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	250 A
tensión nominal (IEC) AC:	690 V

tensión de pico Uimp:

12 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 19.2 W.

(The power dissipation at full load would be 30.0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:

1000 V

min. permitted operation temperature	-40°C
max. permitted operation temperature	55°C
min. permitted temperature for transport and storage	-40°C

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 23W power dissipation

datos mecánicos
An x A x P:	100 x 670 x 173
peso:	365.0 kg/100
para barras:	30, 40, 60, 80, 100, 120 x 10

el transformador de corriente puede ser integrado en el aparato:	ja
el transformador de corriente puede ser integrado en el módulo de transformador:	ja

puntos de apriete
screw connection
M12
screw drive:	SW18
Md min.:	24.0 Nm
Md max.:	36.0 Nm

cualidad de materiales
halogen-free:	Yes

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

accessories for mounting

connection accessories

covers

further accessories

measuring transformers 333mV

current transformers class 1

current transformers class 0.5

current transformers class 0.5s

https://pim.woehner.de/ES/BR/1000158282

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
