base fusível NH vertical 250 A (33706)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33706000A

QUADRON®185Power

base fusível NH vertical 250 A

tamanho 1

parafuso M12

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto 12
Subgroup 33
Unidade por pacote 1
EAN 4021267337063
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Número de tipo: QU185-1-O

Dados técnicos

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Dados elétricos IEC
Corrente de medição (IEC): 250 A
Tensão de medição (IEC) AC: 690 V
Tensão suportável nominal de impulso Uimp: 12 kV
short-circuit strength when protected by fuses: 50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 19,2 W.

(A dissipação de energia em sua carga máxima seria 30,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 23W power dissipation
Dados mecânicos
L x A x P: 100 x 670 x 173
Peso: 365,0 kg/100
para barramentos: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:
Schraubanschluss M12

pontos terminais


screw M12 :
Md 30 Nm

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

33759000A
cobertura
für 33706, 33707, 33708
tamanho 1-3
Mais

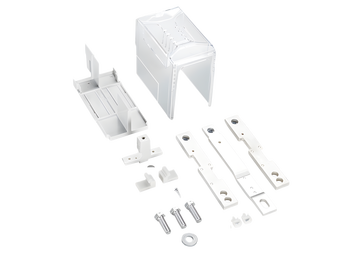

33762000A
módulo transformador de corrente universal
para montagem no compartimento de conexão
tamanho 1 - 3
Mais

33736000A
prensa-cabo
für Cu / Al 120 - 300 mm²
tamanho 1-3
Mais

33735000A
prensa-cabo
für Cu / Al 70 - 240 mm²
tamanho 1 - 3
Mais

33738000A
grampo de fixação CrossLink®
para sistemas de barramento com proteção contra contato acidental CrossLink®
tamanho 1 - 3
Mais

33740000A
grampo de fixação
para sistemas de barramentos sem coberturas do sistema
tamanho 1 - 3
Mais

33733000A
tampa da área de conexão
universal para trilhos NH tamanho 1 - 3 e trilho de conexão 800 A
tamanho 1- 3
Mais

33761000A
cobertura de proteção de contato traseira
proteção traseira para Fase L1
Mais

33768000A
suporte de plugue com trilho de montagem
para cabeamento CT
tamanho 1 - 3
Mais

33769000A
suporte para aparelhos com trilhos de montagem
para monitoramento do fusível e cabeamento CT
tamanho 1 - 3
Mais

37212000A
transformador de corrente 200 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37213000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37219000A
transformador de corrente 200 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37220000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37226000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37232000A
transformador de corrente 200 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37233000A
transformador de corrente 250 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37236000A
transformador de corrente 250 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37289000A
measuring transformer 200 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37290000A
measuring transformer 250 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37296000A
measuring transformer 200 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37297000A
measuring transformer 250 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais
