Art.-Nr.: 33337 000
CAPUS®Panel
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M8, Griff graphitgrau
NH 00, 160 A
für Montageplatte
ERGONFUSE-160
System
Panel
Produktvorteile
doppelt unterbrechende Hauptkontakte,
sichtbare Trennstrecken,
bedienerunabhängiges Schalten,
spannungsfreier Sicherungswechsel
Montage und Anschlussmaterial im Lieferumfang enthalten.
| Produktgruppe | 15 |
| Untergruppe | 03 |
| VE | 1 |
| EAN | 4021267333379 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB)
Typnummer: LTS-F160
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23 A (690V, 125A) AC-23 A (500V) AC-22 A (690V) AC-21 A (690V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 80 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 17,9 W.
(Bei voller Belastung beträgt die Leistungsabgabe 28,0 W.)
| Mechanische Lebensdauer (Schaltspiele) 7000 | |
| konv. therm. Strom im Gehäuse 160 A, waagrechter Einbau (Pole nebeneinander) gekapselt 252 x 378 x 302 mm 145 A, senkrechter Einbau (Pole untereinander) gekapselt 500 x 500 x 300 mm |
|
| Frontaler Berührungsschutz mit Anschlussraumabdeckung IP 20 für Schmelzeinsätze DIN 43620 Gr. 00 bis 12 W Verlustleistung |
| Mechanische Werte | |
| B x H x T: | 171 x 148 x 195 |
| Gewicht: | 230,0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Schraubanschluss | |
| M8 | |
| Md min.: | 12,6 Nm |
| Md max.: | 15,4 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| lam. Cu Breite: | 15 - 20 mm |
| lam. Cu Dicke: | 1 - 10 mm |
| Nicht geeignet für Aluminiumleiter ! | |
|
Bei Sichtblendenmontage darf der Lasttrennschalter am Gehäuse nicht abgeschlossen werden, die Sicherheitsvorschriften Not-Aus-Schalter sind zu berücksichtigen. |
|
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
33363
000

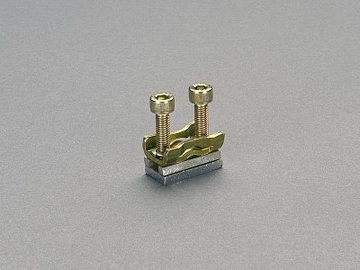

Schellenanschluss für Cu-Leiter
2,5 - 70 / 12 x 10
für: LTS-F 160
