Sezionatore sottocarico per fusibili NH, 3p (33337)

The picture may show a similar product.

Descrizione

Cod.art.: 33337 000

CAPUS^®Panel

Sezionatore sottocarico per fusibili NH, 3p

viti M8, manovra nera

NH 00, 160 A

for mounting plate

ERGONFUSE-160

Montaggio

Panel

Vantaggi prodotto

double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses

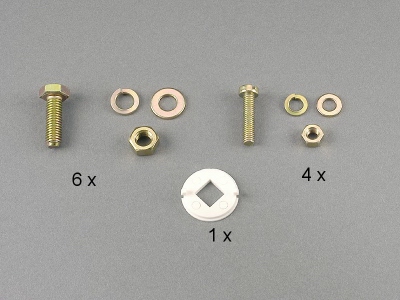

assembly and connection material contained in scope of delivery.

gruppo di prodotto	15
sottogruppo prodotto	03

pz/ conf.	1
EAN	4021267333379

ECLASS 6.1	27371401
ECLASS 7.1	27371401
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB)

type no.: LTS-F160

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

Categoria d'impiego AC:

AC-23A (690V/125A)
AC-23A (500V)
AC-22A (690V)
AC-21A (690V)

corrente nom. di cto cto condizionata da fusibili (AC):	80 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 17,9 W.

(The power dissipation at full load would be 28,0 W.)

Mechanical lifespan (switching operations) 7000
conv. therm. current in housing 160 A, horizontal installation (adjacent poles) encapsulated 252 x 378 x 302mm 145 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300mm
Shock protection at front with terminal space cover IP20 for fuse links DIN 43620 size 00 up to 12W power dissipation

Valori meccanici
L x A x P:	171 x 148 x 195
peso:	230,0 kg/100
Poli:	3 poli
Mounting:	for mounting plate

Connessioni
screw connection
M8
Md min.:	12,6 Nm
Md max.:	15,4 Nm
Not suitable for aluminium cables !
lam. Cu width:	15 - 20 mm
lam. Cu thickness:	1 - 10 mm

Application notes

Not suitable for aluminium cables !
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.

potenza diss. max. ammissibile del fusibile inserito:	12 W

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

connection accessories

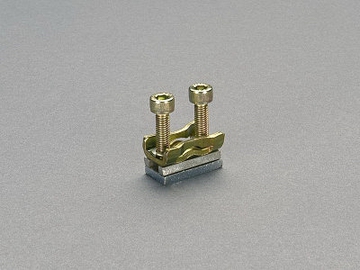

33363 000
connessione a brida per cavi Cu
2.5 - 70 / 12 x 10
per: LTS-F 160
Di Più

covers

33350 000
Calotta di protezione terminali
per la copertura di tutti terminali, grigia
LTS-250, LTS-F 160
Di Più

further accessories

33342 000
mecc. manovra rinviata
grigio scuro, senza maniglia
senza mecc. bloccoporta
per: LTS-250/400/630 LTS-F 160/250/400
Di Più

33345 000
mecc. manovra rinviata
grigio scuro, senza maniglia
con mecc. bloccoporta, lucchettabile
per: LTS-250/400/630 LTS-F 160/250/400
Di Più

33347 000
microswitch di segnalazione posizione maniglia
1 NC + 1 NA, connettori piatti 6,3 x 0,8
LTS, LTS-F
Di Più

33380 000
asta lungh. 550mm
LTS-250/400/630, LTS-F 160/250/400
per: LTS-250/400/630, LTS-F 160/250/400
Di Più

23923 000AD
asta lungh. 300 mm
per: S32 250 A / 400 A
Di Più

Similar products

33359 000
CAPUS^®Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M8, manovra rossa
NH 00, 160 A
for mounting plate
Di Più

https://pim.woehner.de/IT/INT/1000049788

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
