La imagen puede mostrar un producto similar.
Part No.: 33337 000
CAPUS®Panel
seccionador con fusibles, 3 polos
tornillo M8, maneta gris grafito
NH 00, 160 A
for mounting plate
ERGONFUSE-160
sistema
Panel
ventajas del producto
double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses

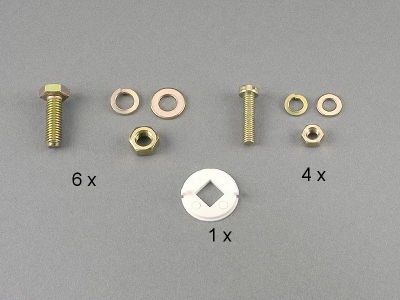

assembly and connection material contained in scope of delivery.
| grupo de producto | 15 |
| subgrupo | 03 |
| embalaje | 1 |
| EAN | 4021267333379 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
homologaciónes
IEC (CB)
tipo: LTS-F160
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 12 W |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 8 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23A (690V/125A) AC-23A (500V) AC-22A (690V) AC-21A (690V) |
| corriente de cortocircuito condicional con fusibles (AC): | 80 kA / 690 V |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 17,9 W.
(The power dissipation at full load would be 28,0 W.)
| Mechanical lifespan (switching operations) 7000 | |
| conv. therm. current in housing 160 A, horizontal installation (adjacent poles) encapsulated 252 x 378 x 302mm 145 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300mm |
|
| Shock protection at front with terminal space cover IP20 for fuse links DIN 43620 size 00 up to 12W power dissipation |
| datos mecánicos | |
| An x A x P: | 171 x 148 x 195 |
| peso: | 230,0 kg/100 |
| Polaridad: | 3 polos |
| Mounting: | for mounting plate |
| puntos de apriete | |
| screw connection | |
| M8 | |
| Md min.: | 12,6 Nm |
| Md max.: | 15,4 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 15 - 20 mm |
| lam. Cu thickness: | 1 - 10 mm |
| Not suitable for aluminium cables ! | |
|
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed. |
|
| potencia disipada del fusible permitida: | 12 W |

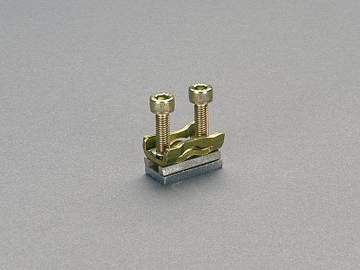

33363
000
conector tipo brida para conductores de Cu
2.5 - 70 / 12 x 10
para: LTS-F 160
Mas
33350
000
tapa del espacio de conexión
para tapar todos los conectores, gris oscuro
LTS-250, LTS-F 160
Mas
33342
000
actuador giratorio de acoplamiento a puerta
gris grafito, sin maneta
sin bloqueo de puerta
para: LTS-250/400/630 LTS-F 160/250/400
Mas
33345
000
actuador giratorio de acoplamiento a puerta
gris grafito, sin maneta
con bloqueo de puerta, para candados
para: LTS-250/400/630 LTS-F 160/250/400
Mas
33347
000
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
LTS, LTS-F
Mas
33380
000
eje de prolongación, 550 mm de longitud
LTS-250/400/630, LTS-F 160/250/400
para: LTS-250/400/630, LTS-F 160/250/400
Mas
23923
000AD
eje de prolongación, 300 mm de longitud
para: S32 250 A / 400 A
Mas
