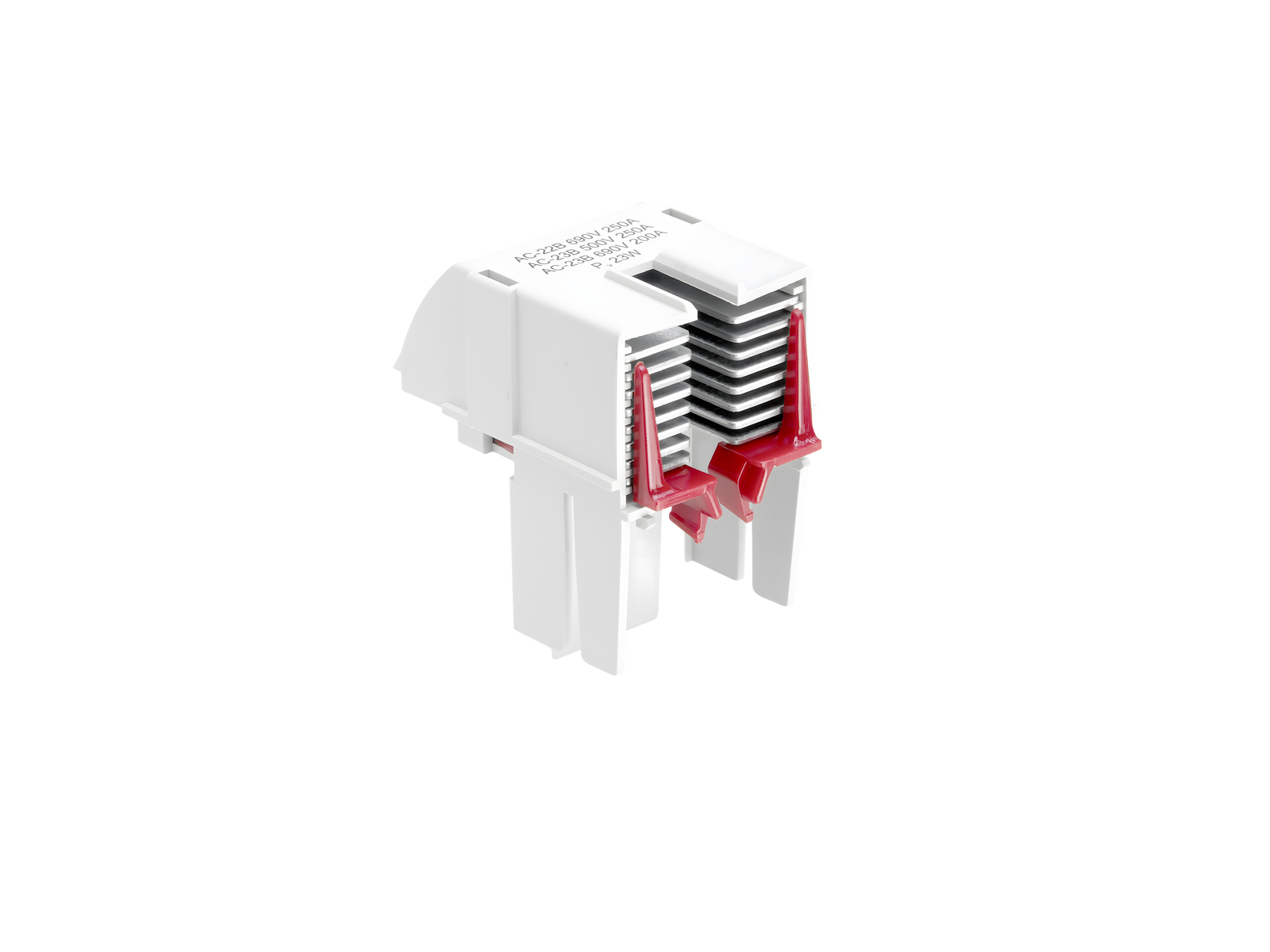

灭弧栅 (33918)

The picture may show a similar product.

说明

订货号 33918000

灭弧栅

适用于更高使用类别的改装方案

适用于 QCB-NH1

系统

60Classic, 30Compact 3P

产品组	09
分组	51

包装件数	3
EAN	4021267339180

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

AC22B(690V, 250A), AC23B(500V, 250A), AC23B(690V, 200A)
DC21B(440V, 250A
带有熔丝检测器版本时, 需要考虑到熔丝检测器的额定电压。

机械数值
重量:	10.7 kg/100

Application notes


短路稳定性:	由主产品决定
