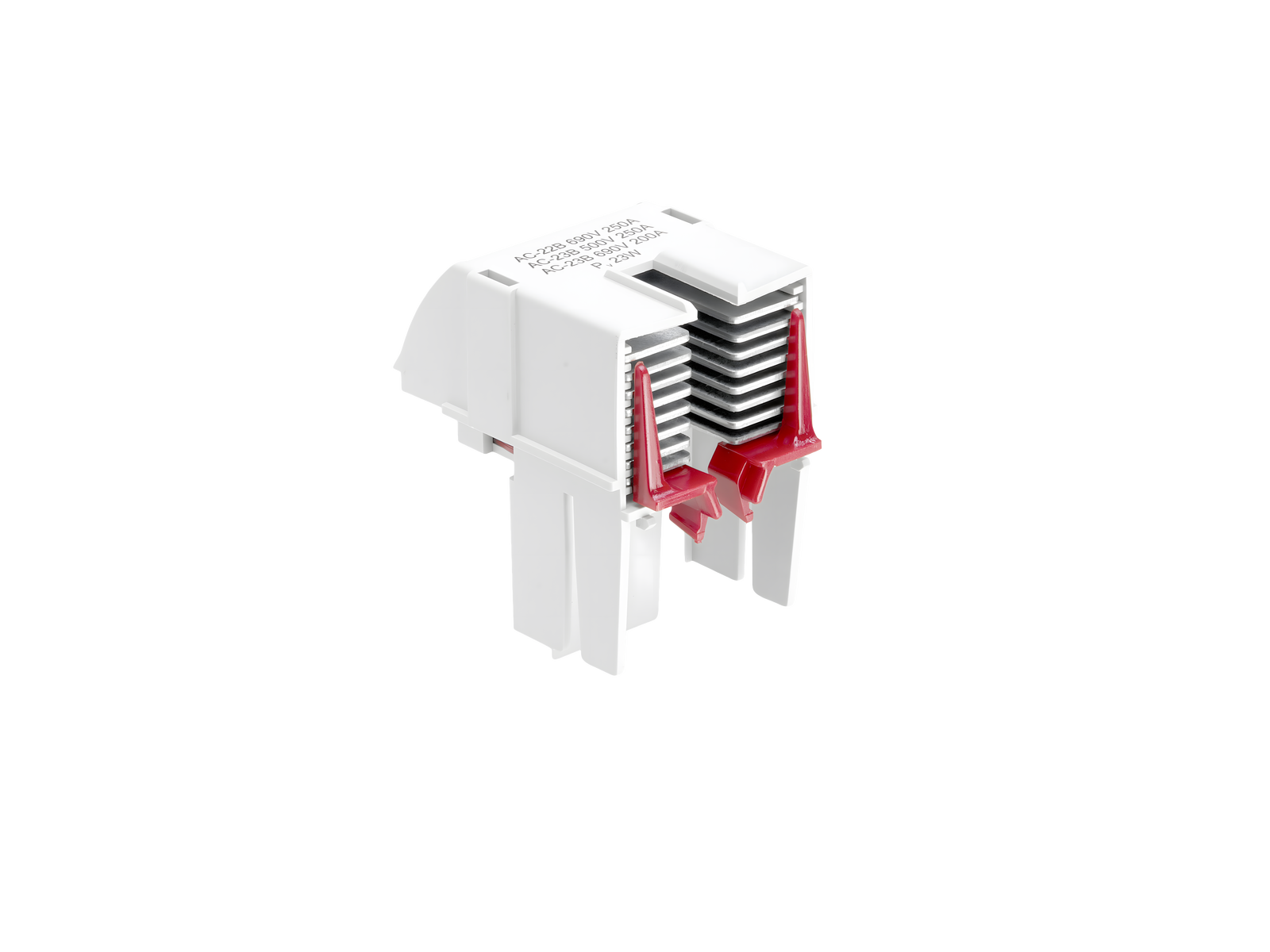

Дугогасительная камера (33918)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33918000

Дугогасительная камера

Модифицированный корпус для более высокой категории использования

Для QCB-NH1

Система

60Classic, 30Compact 3P

Группа продуктов	09
Подгруппа	51

Кол-во	3
EAN	4021267339180

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

AC-22B (690V/250A), AC-23B (500V/250A), AC-23B (690V/200A)
DC-21B (440V/250A)
for the fuse monitoring version, the rated operating voltage of the fuse monitoring is to be considered

Механические данные
Вес:	10,7 kg/100

Application notes


short-circuit withstandability:	determined by main product

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D STP

| Data packet EPlan (*.edz)

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

33393000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 1, 250 A, панельный монтаж
Рамная клемма
More

33600000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 1, 250 A, шинный монтаж
Рамная клемма
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33330000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 1, 250 A, панельный монтаж
Винт М10
with electronic fuse monitoring
More

33149000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH 1, 250 A, панельный монтаж
Винт М10
with electromechanical fuse monitoring
More

33201000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 1, 250 A, панельный монтаж
Винт М10
More

33160000
QUADRON^®60Classic
Выключатель-разъединитель NH 1, 250 A, шинный монтаж, подсоединение сверху / снизу
Винт М10
with electromechanical fuse monitoring
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33325000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 1, 250 A, шинный монтаж
Винт М10
with electronic fuse monitoring
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33601000
QUADRON^®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 1, 250 A, шинный монтаж
Винт М10
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More
