Дугогасительная камера (33918)

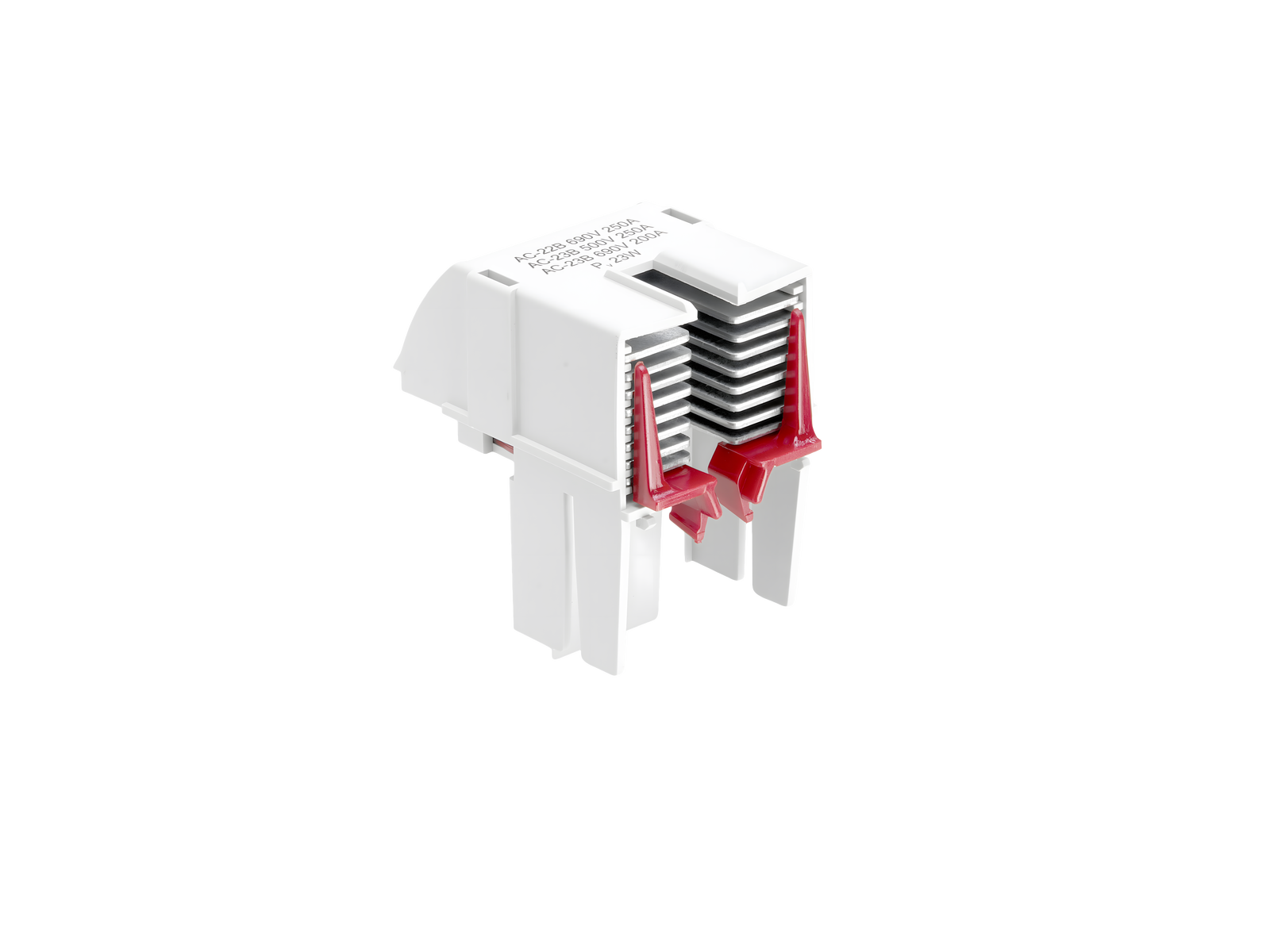

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33918000

Дугогасительная камера

Модифицированный корпус для более высокой категории использования

Для QCB-NH1

Система

60Classic, 30Compact 3P

Группа продуктов	09
Подгруппа	51

Кол-во	3
EAN	4021267339180

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

AC-22B (690V/250A), AC-23B (500V/250A), AC-23B (690V/200A)
DC-21B (440V/250A)
for the fuse monitoring version, the rated operating voltage of the fuse monitoring is to be considered

Механические данные
Вес:	10,7 kg/100

Application notes


short-circuit withstandability:	determined by main product
