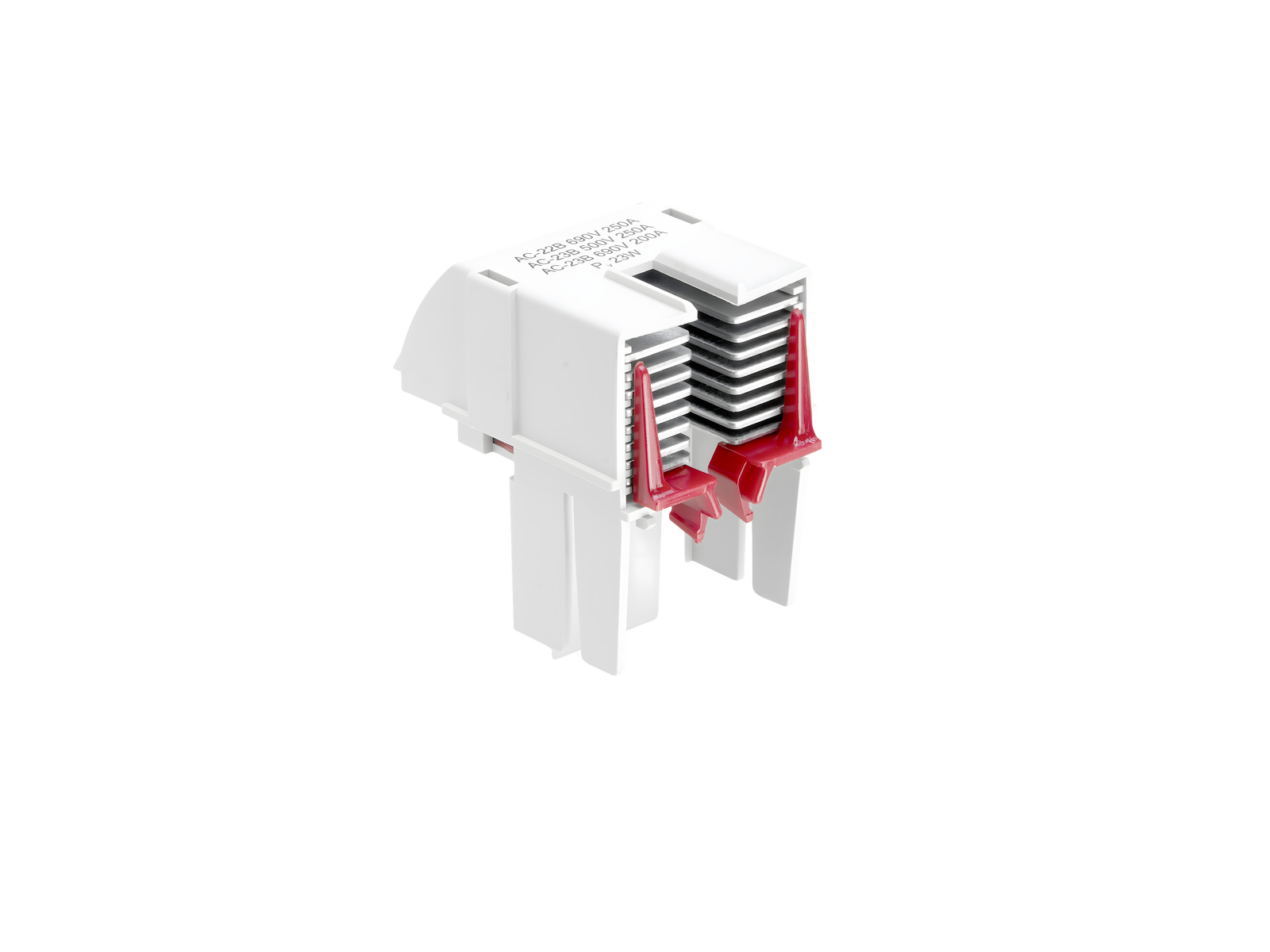

chambre d'extinction (33918)

The picture may show a similar product.

Description

Référence 33918000

chambre d'extinction

kit de rééquipement pour catégorie d'utilisation supérieure

pour QCB-NH1

Système

60Classic, 30Compact 3P

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	3
EAN	4021267339180

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

AC-22B (690V/250A), AC-23B (500V/250A), AC-23B (690V/200A)
DC-21B (440V/250A)
for the fuse monitoring version, the rated operating voltage of the fuse monitoring is to be considered

Charactéristiques mécaniques
Poids:	10,7 kg/100

Application notes


short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

33393000
QUADRON^®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
borne à cage
Plus

33600000
QUADRON^®60Classic
sectionneur à fusible NH taille 1, 250 A, montage sur rail, raccordement par le haut / par le bas
borne à cage
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33330000
QUADRON^®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
vis M10
with electronic fuse monitoring
Plus

33149000
QUADRON^®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
vis M10
with electromechanical fuse monitoring
Plus

33201000
QUADRON^®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
vis M10
Plus

33160000
QUADRON^®60Classic
sectionneur à fusible NH taille 1, 250 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33325000
QUADRON^®60Classic
sectionneur à fusible NH taille 1, 250 A, montage sur rail, raccordement par le haut / par le bas
vis M10
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33601000
QUADRON^®60Classic
sectionneur à fusible NH taille 1, 250 A, montage sur rail, raccordement par le haut / par le bas
vis M10
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
