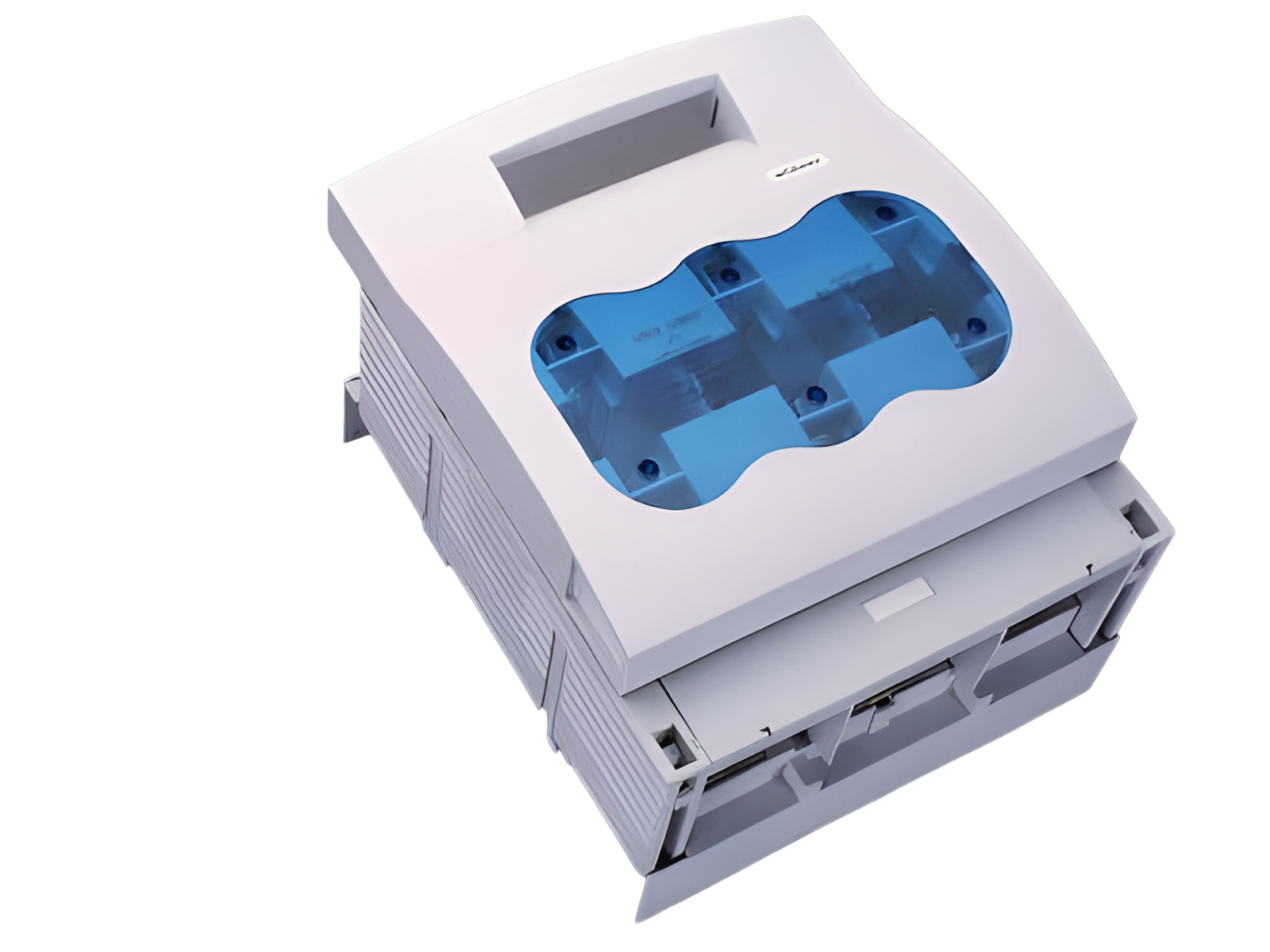

NH 熔断器式隔离开关，尺码 3，630 A (33603)

The picture may show a similar product.

说明

订货号 33603 000

QUADRON®60Classic

NH 熔断器式隔离开关，尺码 3，630 A

螺钉 M12

仅上端或下端连接至系统

适用母线 12, 20, 30 x 10 和异型母线

系统

60Classic

产品优势

开关装备有灭弧装置。
为了安全连接导线, 防触摸保护分为两部分。
盖罩带有自动闭合的检测孔。

产品组 09

分组

 33
包装件数 1
EAN 4021267336035
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

型号: LTS-3

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2004010302117263

产品信息

for fuse links size: NH 3
fuse links acc. to standard: IEC / HD 60269-2
所使用熔断器的允许损耗功率: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 630 A
额定电压（IEC）AC: 690 V
额定电压 （IEC） DC: 440 V
rated isolation voltage Ui AC: 800 V
额定绝缘电压 Ui DC: 500 V
额定冲击耐受电压 Uimp: 6 kV
使用等级 AC (IEC 60947-3): AC-23B (400 V)
AC-22B (690 V)
AC-21B (690 V)
AC-20B (1000V) 在污染等级2时

当使用大于690V AC时, 需要可视提示: 不要带负荷进行开关。
使用等级 DC (IEC 60947-3) : DC-说明: 2 条电流路径(L1, L3)串联
DC-22B (440 V)
DC-21B (440 V)
DC-20B (1000 V) 在污染等级 2时

当使用大于400V DC时, 需要可视提示: 不要带负荷进行开关。
带熔断器时的条件额定短路电流: 100 kA / 690 V (500 A)
80 kA / 500 V (630 A)
带熔断器测定的工作等级: gG
额定冲击耐受电流 Ipk : 35.2 kA
rated short-time withstand current Icw (1.0 s) max.: 15.1 kA
Icw approved with: Trennmesser

功率输出:

The power dissipation at a typical load of 80 % results to 38.4 W.

(The power dissipation at full load would be 60.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC DC: 800 V
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。
在用作隔离开关时则不用保持距离。
防护等级 IP30 正面, 取决于安装时的连接范围
Details UL
标准
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 600 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR: 100 kA
机械数值
宽 x 高 x 厚: 256 x 300 x 160
重量: 756.0 kg/100
极数: 3 极
适用母线: 12, 20, 30 x 10 和异型母线
正面防护等级: IP30

固定方式: 获得专利的卡接机构

连接端
screw connection
M12
screw drive: SW18
Md min.: 35.0 Nm
Md max.: 40.0 Nm

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
所使用熔断器的允许损耗功率: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| 比例图 2

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

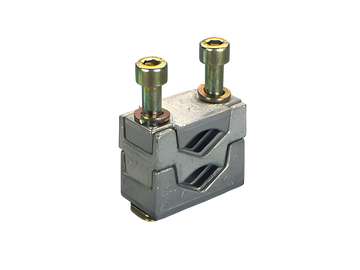

33147 000
棱形连接端子，用于两根导线，适用于铜导线
2x 150 mm²
尺寸 3
更多

33165 000
压板连接端子，适用于铜导线
150 - 300 mm²
适用于: QCB-NH2, LTS-F 400, LTS 630
更多

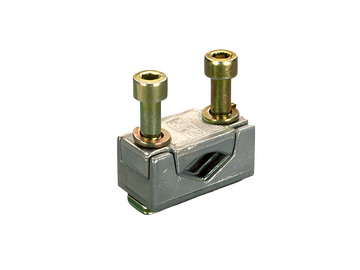

33168 000
棱形连接端子，用于单根导线，适用于铜和铝导线
150 - 300 mm²
尺寸 3
更多

33385 000
棱形连接端子，用于两根导线，适用于铜导线
2x 185 mm²
尺寸 3
更多

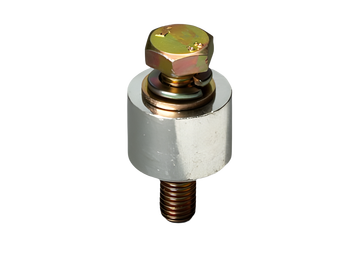

33272 000
扩展模块，适用于双线鼻子
尺寸 3
更多

covers

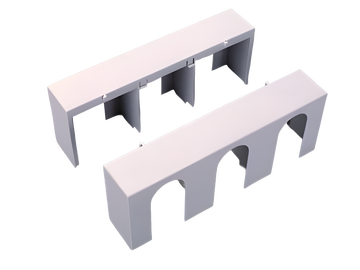

33144 000
盖罩，适用于线鼻子，上端/下端插接
适用于 QCB-NH3
适用于: QCB-NH3
更多

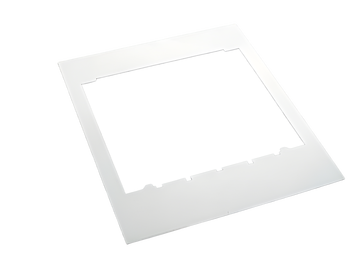

33154 000
隔板框，单框
290 x 330
尺寸 3
更多

33155 000
护板，适用于尺寸 1 - 3 的 NH 熔断器式隔离开关的手柄
适用于 NH 熔断器式隔离开关，尺码 1-3
适用于从背面封闭手柄操作区域
更多

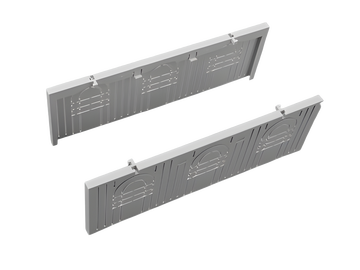

33419 000
连接空间盖版
适用于 NH 熔断器式隔离开关，尺码 3，最大 600 A
更多

further accessories

33156 000
信号开关
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
更多

33157 000
隔离开关盖定位锁
适用于铅封线材或 3 个带有 4 - 7 mm 锁扣的挂锁
尺寸 1 - 3
更多
