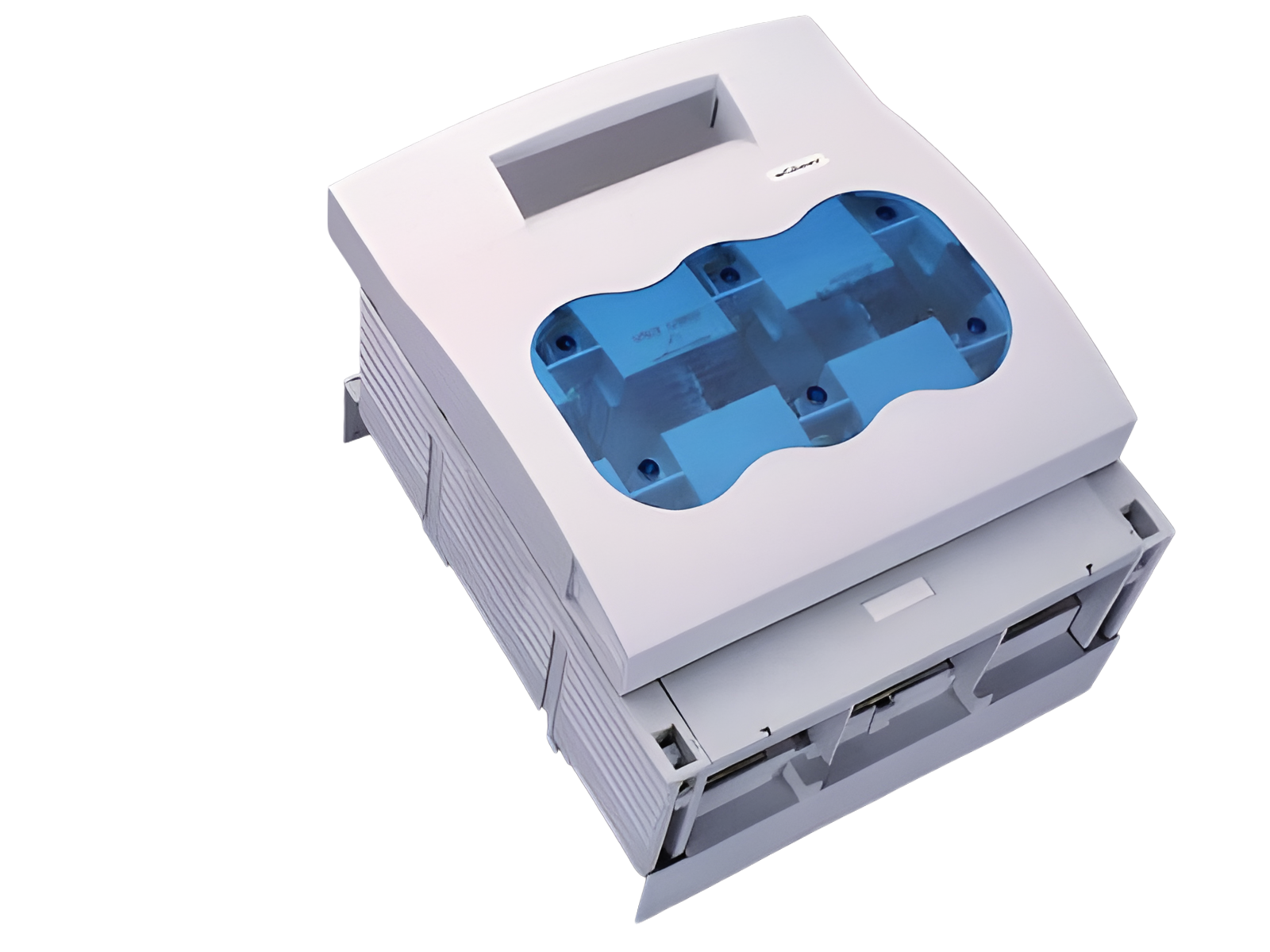

The picture may show a similar product.
Référence 33603 000
QUADRON®60Classic
sectionneur à fusible NH taille 3, 630 A, montage sur rail, raccordement par le haut / par le bas
vis M12
raccordement par le haut ou par le bas
pour jeux de barres 12, 20, 30 x 10 et barres profilées
Système
60Classic
Avantages produit
Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes are available in the cover.
| Groupe de produits | 09 |
| Sous-groupe | 33 |
| Dimensions de l'emballage | 1 |
| EAN | 4021267336035 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Approbations
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
Type: LTS-3
| for fuse links size: | NH 3 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| permitted power dissipation of the fuse-link: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Normes | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| Courant assigné (IEC): | 630 A |
| Tension assignée (IEC) CA: | 690 V |
| Tension assignée (IEC) CC: | 440 V |
| rated isolation voltage Ui AC: | 800 V |
| rated isolation voltage Ui DC: | 500 V |
| Tension assignée de tenue aux chocs Uimp: | 6 kV |
| Catégorie d'emploi CA: | AC-23B (400V) AC-22B (690V) AC-21B (690V) AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| Catégorie d'emploi CC: | DC specifications: 2 current paths (L1,L3) in series DC-22B (440 V) DC-21B (440 V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| cond. short-circuit current with fuses (AC): | 100 kA / 690 V (500 A) |
| 80 kA / 500 V (630 A) | |
| approved wth fuse links of operation class: | gG |
| rated peak withstand current Ipk max.: | 35.2 kA |
| rated short-time withstand current Icw (1.0 s) max.: | 15.1 kA |
| Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 38,4 W.
(The power dissipation at full load would be 60,0 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CC: | 800 V |
| Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Details UL | |
| Normes | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| rated current (UL): | 600 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| Icc: | 100 kA |
| Charactéristiques mécaniques | |
| L x H x P: | 256 x 300 x 160 |
| Poids: | 756,0 kg/100 |
| Pôles: | 3 pôles |
| pour jeux de barres: | 12, 20, 30 x 10 et barres profilées |
| front degree of protection: | IP30 |
Type of fastening: patented click mechanism
| Points de raccordement | |
| screw connection | |
| M12 | |
| screw drive: | SW18 |
| Md min.: | 35,0 Nm |
| Md max.: | 40,0 Nm |
| Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. | |
| permitted power dissipation of the fuse-link: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |

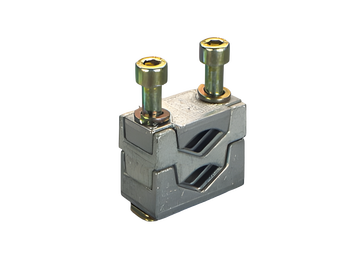

33147
000
borne prisme, double, pour câbles Cu
2x 150 mm²
taille 3
Plus
33165
000
borne à étrier pour câbles Cu
150 - 300 mm²
pour: QCB-NH2, LTS-F 400, LTS 630
Plus

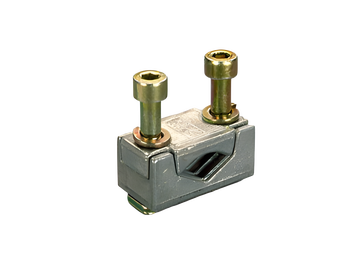

33168
000
borne prisme, simple, pour câbles Cu et Al
150 - 300 mm²
taille 3
Plus
33385
000
borne prisme, double, pour câbles Cu
2x 185 mm²
taille 3
Plus

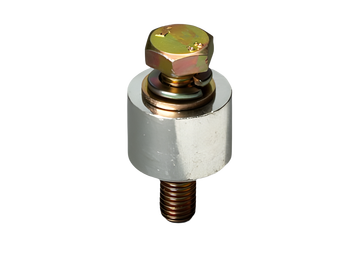

33272
000
extension pour 2 cosses
taille 3
Plus

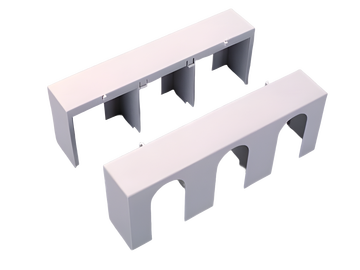

33144
000
cache pour cosses, raccordement en haut et en bas
pour QCB-NH3
pour: QCB-NH3
Plus

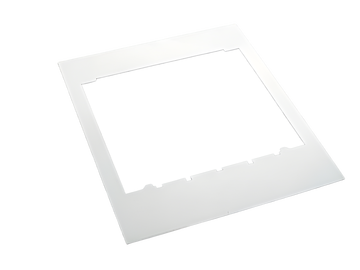

33154
000
cadre, simple
290 x 330
taille 3
Plus
33155
000
protection contre le contact
pour sectionneur à fusible NH taille 1-3
pour la fermeture de la zone de la poignée par l'arrière
Plus

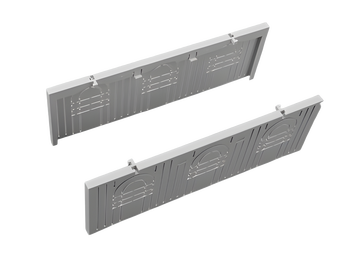

33419
000
cache bornes
pour interrupteur sectionneur à fusibles NH, taille 3, max. 600 A
