Obrázek může zobrazovat podobný produkt.

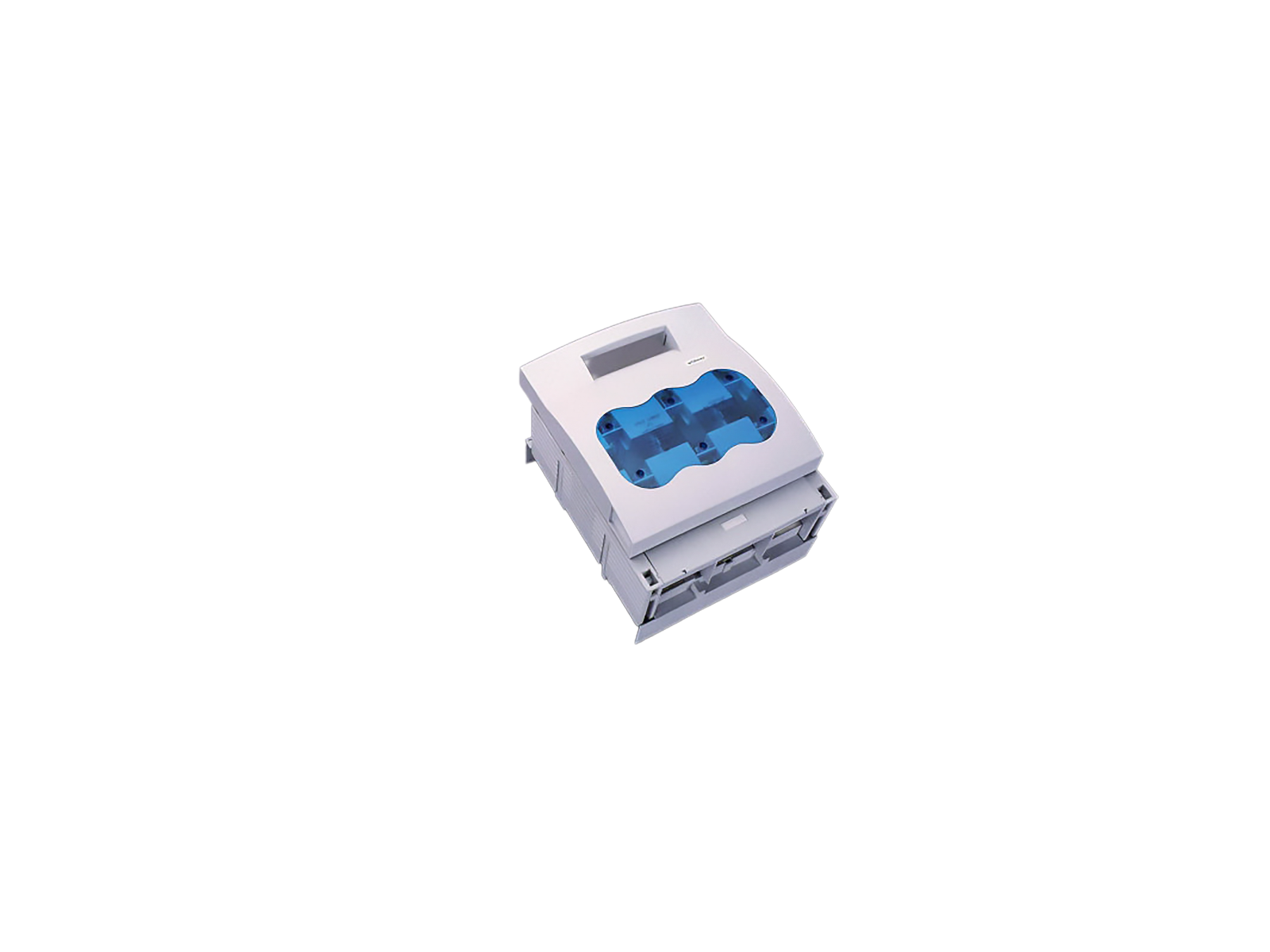

Part No.: 33603 000
QUADRON 60Classic
NH pojistkový odpínač velikost 3, 630 A, montáž na sběrnici, připojení horní / spodní
šroub M12
připojení shora nebo zdola
pro přípojnici 12, 20, 30 x 10 a profilové přípojnice
System
60Classic
Advantages of the product
Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes are available in the cover.
| Produktová skupina | 09 |
| Podskupina | 33 |
| velikost balení | 1 |
| EAN | 4021267336035 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
| ETIM 10.0 | EC001040 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Schválení dle norem
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
typové číslo: LTS-3
EAC Type: NH
| pro velikost pojistek: | NH 3 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 630 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité napětí (IEC) DC: | 440 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité izolační napětí Ui DC: | 500 V |
| jmenovité přepětí Uimp : | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B (690V/ 630A) AC-22B (800V/ 315A) AC-23B (690V/ 500A) AC-23B (500V/ 630A) |
| kond. zkratový proud s pojistkami (AC): | 100 kA / 690 V (500 A) |
| 80 kA / 500 V (630 A) | |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| jmenovitá proudová špičková výdrž Ipk max.: | 35.2 kA |
| jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: | 15.1 kA |
| Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 38,4 W.
(The power dissipation at full load would be 60,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) DC: | 800 V |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000V) bei Verschmutzungsgrad 2 |
| further utilisation category DC (IEC 60947-3): | DC specifications: 2 current paths (L1,L3) in series DC-22B (440V) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted operation temperature | -40°C |
| max. permitted operation temperature | 55°C |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Detaily UL | |
| Standardy | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 600 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanické údaje | |
| Š x V x H: | 256 x 300 x 160 |
| hmotnost: | 756,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 20, 30 x 10 a profilové přípojnice |
| čelní stupeň ochrany: | IP30 |
| Terminal points | |
| screw connection | |
| M12 | |
| screw drive: | SW18 |
| Md min.: | 35,0 Nm |
| Md max.: | 40,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
|
based on the AC and DC switching capacities and considering the overload conditions as given in the above mentioned standards the following distances to earthed metal parts have to be respected: |
|
| požadovaná mezera zhora: | 50 mm |
| požadované mezery po stranách: | 30 mm |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| povolené rozptylování energie pojistkové vložky: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |

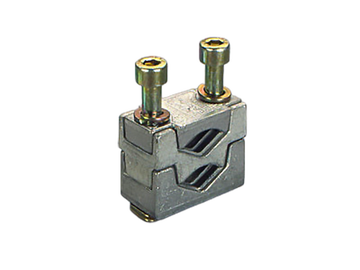

33147
000
prizmová svorka dvojitá pro měděné vodiče
2x 150 mm²
velikost 3
Více
33165
000
třmenová svorka pro měděné vodiče
150 - 300 mm²
pro: QCB-NH2, LTS-F 400, LTS 630
Více

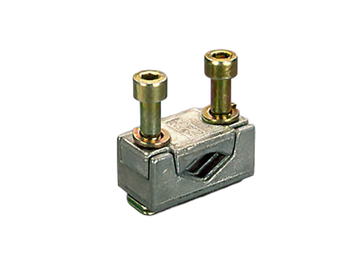

33168
000
prizmová svorka jednoduchá pro vodiče Cu a Al
150 - 300 mm²
velikost 3
Více

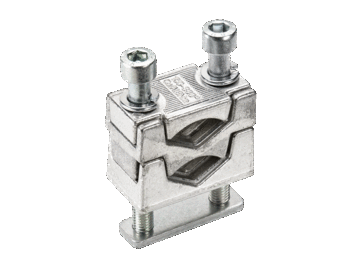

33385
000
prizmová svorka dvojitá pro měděné vodiče
2x 185 mm²
velikost 3
Více

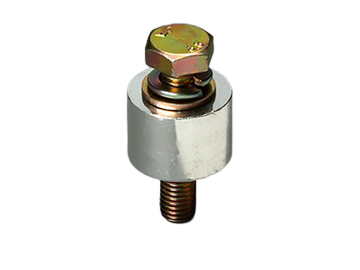

33272
000
prodloužení pro 2 kabelové oka
velikost 3
Více

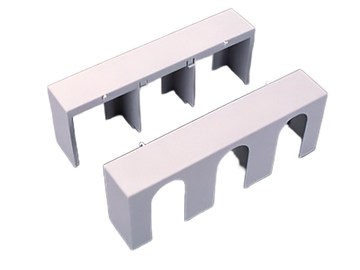

33144
000
kryt pro kabelová oka, připojitelný shora / zdola
pro QCB-NH3
pro: QCB-NH3
Více

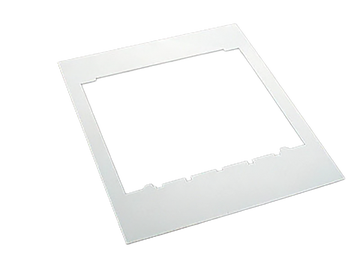

33154
000
rám jednoduchý
290 x 330
velikost 3
Více

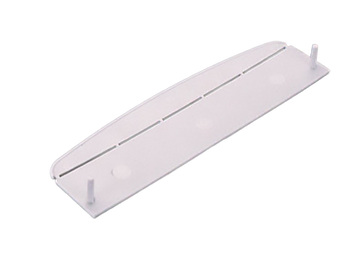

33155
000
bariéra pro rukojeť
pro odpojovač pojistek NH velikosti 1-3
kryt zadní strany víka odpínače
Více

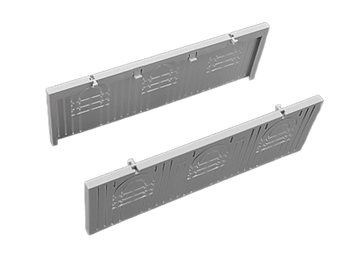

33419
000
kryt pro přípojný prostor
pro NH pojistkový odpínač vel, 3, max, 600 A
Více
