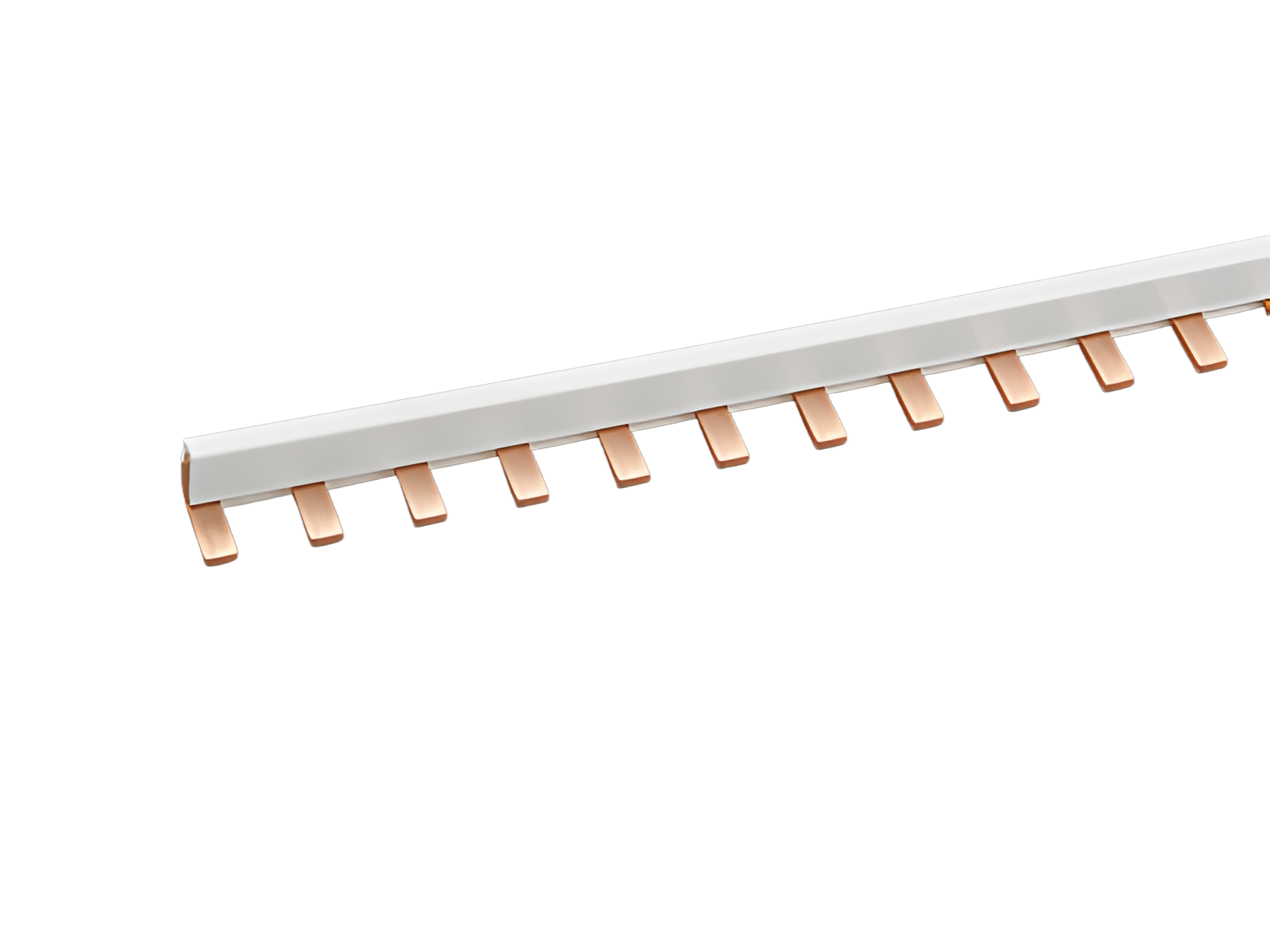

梳形母线, 1 线, 条型梳齿，齿距 18 mm (31548)

The picture may show a similar product.

说明

订货号 31548000

梳形母线, 1 线, 条型梳齿，齿距 18 mm

100 A, 1 m 长

25 mm²

产品组	06
分组	95

包装件数	10
EAN	4021267315481

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

认证

标准

IEC 61439-1:2020

UL 508

认证许可

for UL feeder circuits >250V

型号: CTB25-118

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020

Electrical data IEC
额定电流（IEC）:	100 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

1000 V

额定冲击耐受电压 U_imp:

4 kV

功率输出:

The power dissipation at a typical load of 80 % results to 1.8 W.

(The power dissipation at full load would be 2.8 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

中间位置供电时的电流负荷能力:

200 A

UL / CSA :
480 V AC, AES CC 或 AES 10x38 600 V AC
侧面供电时100A
中间供电时200A

SCCR = 10 kA
SCCR = 100kA,当预熔断器 J级 200A时

Details UL
标准
UL 508

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	100 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz
额定电压 (UL) DC:	600 V

SCCR unprotected max.:	10 kA
	3 cycles (without OPD) @ 600 V AC

短路电流额定值:

100 kA with fuse Class J 200 A

机械数值
宽 x 高 x 厚:	997 x 5 x 15
重量:	47.5 kg/100
截面积:	25 mm²

Application notes

产品的绝缘性能与安装条件有关。
说明	进线时须使用端子31039


for UL feeder circuits >250V

链接

Article master data, overviews and prices

下载

| 通用技术说明

| CAD model 3D STP

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

31550000

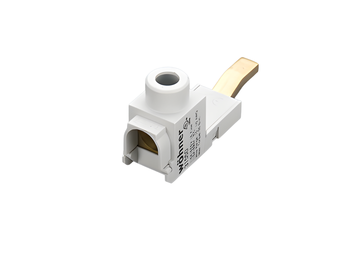

连接端子，正面连接
6 - 35 mm²
适用: 31549, 31561
更多

31039000

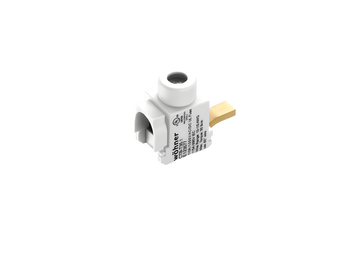

连接端子，正面连接
6 - 35 mm² / AWG 10 - 1/0
适用: 31548
更多

31042000

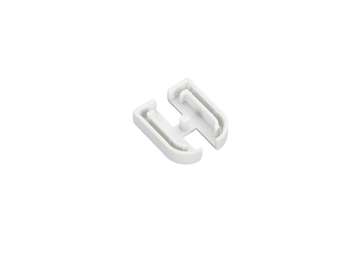

末端盖
适用 1 极梳形母线 25 mm²
更多

31562000
feeder module 1-pole
dircet feeding of the comb-type busbar
2,5 - 50 mm² / AWG 14 - 1
适用: 31548, 31549, 31561
更多

Usage

31298000

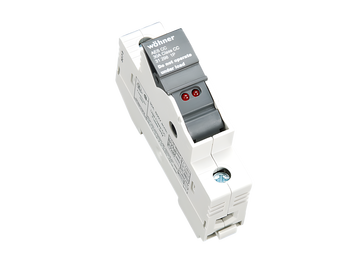

AMBUS^®Panel
熔断器支持件
Class CC / 1P
30 A / 600 V
indication of a released fuse link
更多

31295000

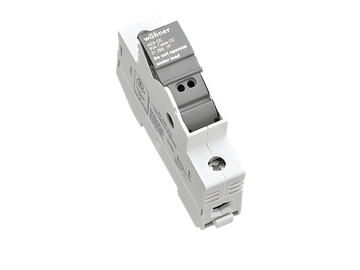

AMBUS^®Panel
熔断器支持件
Class CC / 1P
30 A / 600 V
更多

31130000

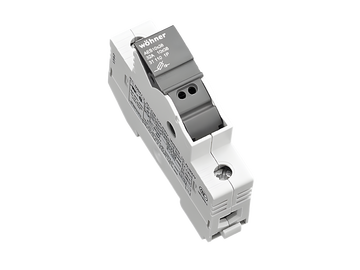

AMBUS^®Panel
熔断器式隔离开关
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
更多

31275000

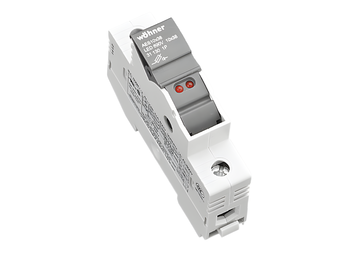

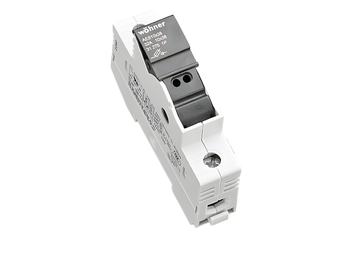

AMBUS^®Panel
熔断器式隔离开关
10 x 38 / 1P
32 A / 690 V, 用于半导体保护熔断体
更多

31973000

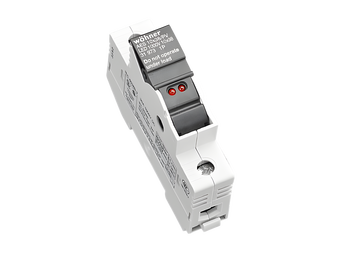

AMBUS^®Panel
熔断器支持件
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
更多

31971000

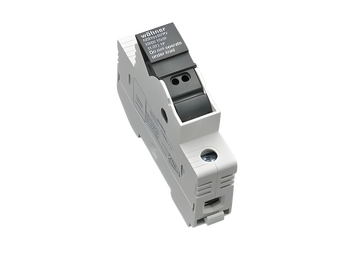

AMBUS^®Panel
熔断器支持件
10x38 / 1P
30 A / 1000 V DC
更多

31110000
AMBUS^®Panel
熔断器式隔离开关
10 x 38 / 1P
32 A / 690 V
更多
