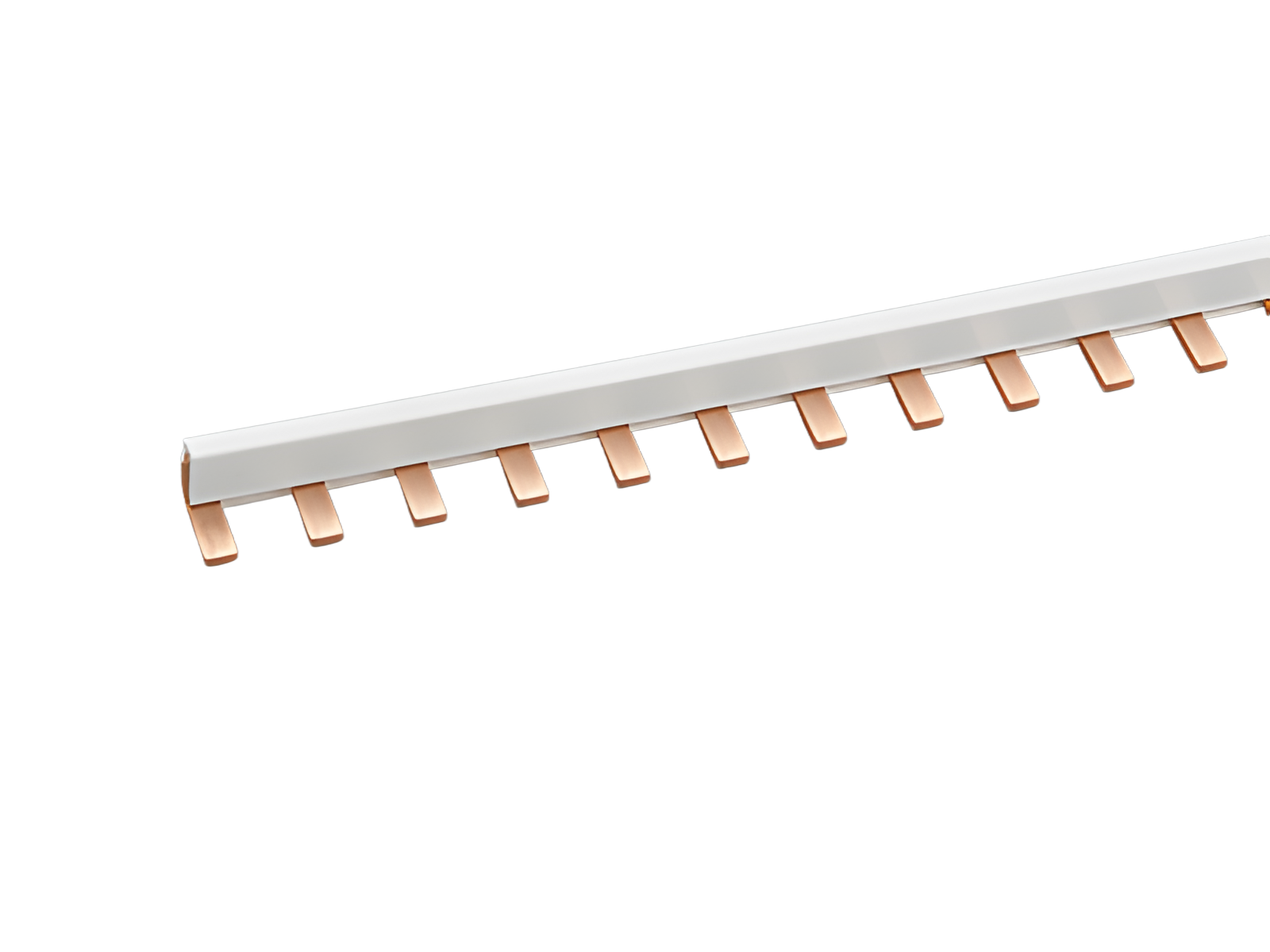

peigne de raccordement à 1 pôle, modèle cavalier, pas 18 mm (31548)

The picture may show a similar product.

Description

Référence 31548000

peigne de raccordement à 1 pôle, modèle cavalier, pas 18 mm

100 A, longueur 1 m

25 mm²

Groupe de produits 06
Sous-groupe 95
Dimensions de l'emballage 10
EAN 4021267315481
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

UL

for UL feeder circuits >250V

Type: CTB25-118

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Courant assigné (IEC): 100 A
Tension assignée (IEC) CA: 690 V
Tension assignée (IEC) CC: 1000 V
Tension assignée de tenue aux chocs Uimp: 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tenue au courant avec alimentation au milieu: 200 A
UL / CSA :
480V AC, with AES CC or AES 10x38 also 600V AC
100A for side feed
200A for centre feed

SCCR = 10kA
SCCR = 100kA for Class J 200A fuse
Details UL
Normes
UL 508
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 100 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
rated voltage (UL) DC: 600 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Charactéristiques mécaniques
L x H x P: 997 x 5 x 15
Poids: 47,5 kg/100
Section: 25 mm²

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.

Conseils

terminal 31 039 is to be used to feed power
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

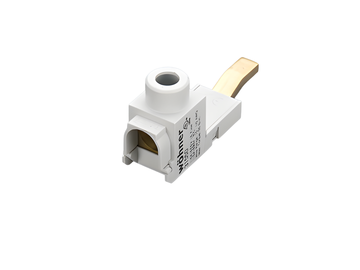

31550000
borne de raccordement, frontale
6 - 35 mm²
pour: 31549, 31561
Plus

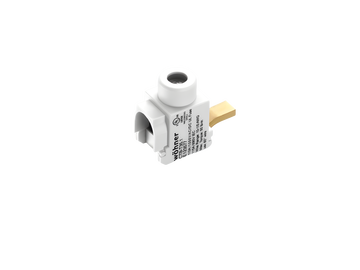

31039000
borne de raccordement, frontale
6 - 35 mm² / AWG 10 - 1/0
pour: 31548
Plus

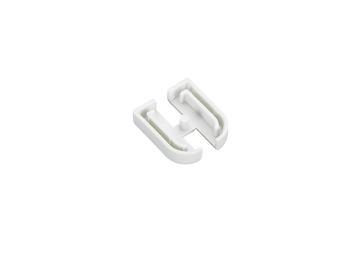

31042000
embout
pour peignes de raccordement à 1 pôle 25 mm²
Plus

31562000
module d'alimentation, à 1 pôle
dircet feeding of the comb-type busbar
2,5 - 50 mm² / AWG 14 - 1
pour: 31548, 31549, 31561
Plus

Usage

31298000

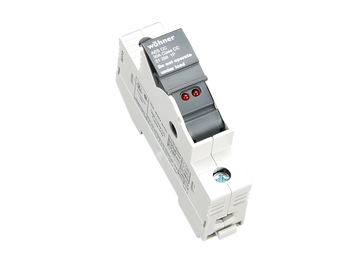

AMBUS®Panel
support pour fusibles cylindriques avec LED
Class CC / 1P
30 A / 600 V
indication of a released fuse link
Plus

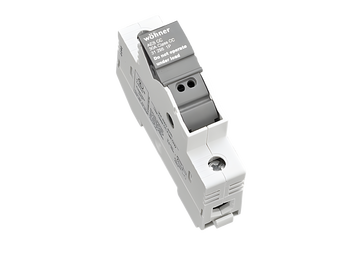

31295000
AMBUS®Panel
support pour fusibles cylindriques
Class CC / 1P
30 A / 600 V
Plus

31130000
AMBUS®Panel

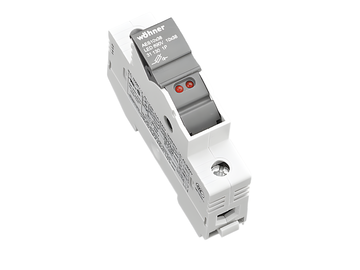

support pour fusibles cylindriques avec LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
Plus

31275000

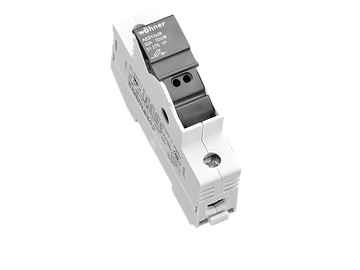

AMBUS®Panel
support pour fusibles cylindriques, pour fusibles semi-conducteurs
10 x 38 / 1P
32 A / 690 V, pour protection statique
Plus

31973000
AMBUS®Panel
support pour fusibles cylindriques

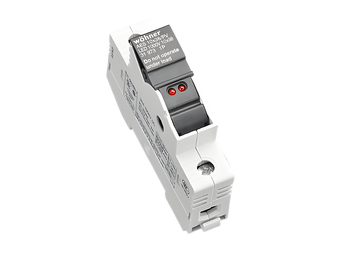

10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
Plus

31971000
AMBUS®Panel
support pour fusibles cylindriques

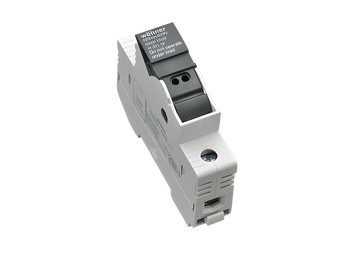

10x38 / 1P
30 A / 1000 V DC
Plus

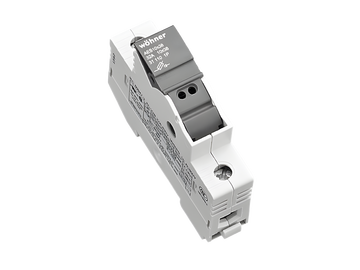

31110000
AMBUS®Panel
support pour fusibles cylindriques
10 x 38 / 1P
32 A / 690 V
Plus
