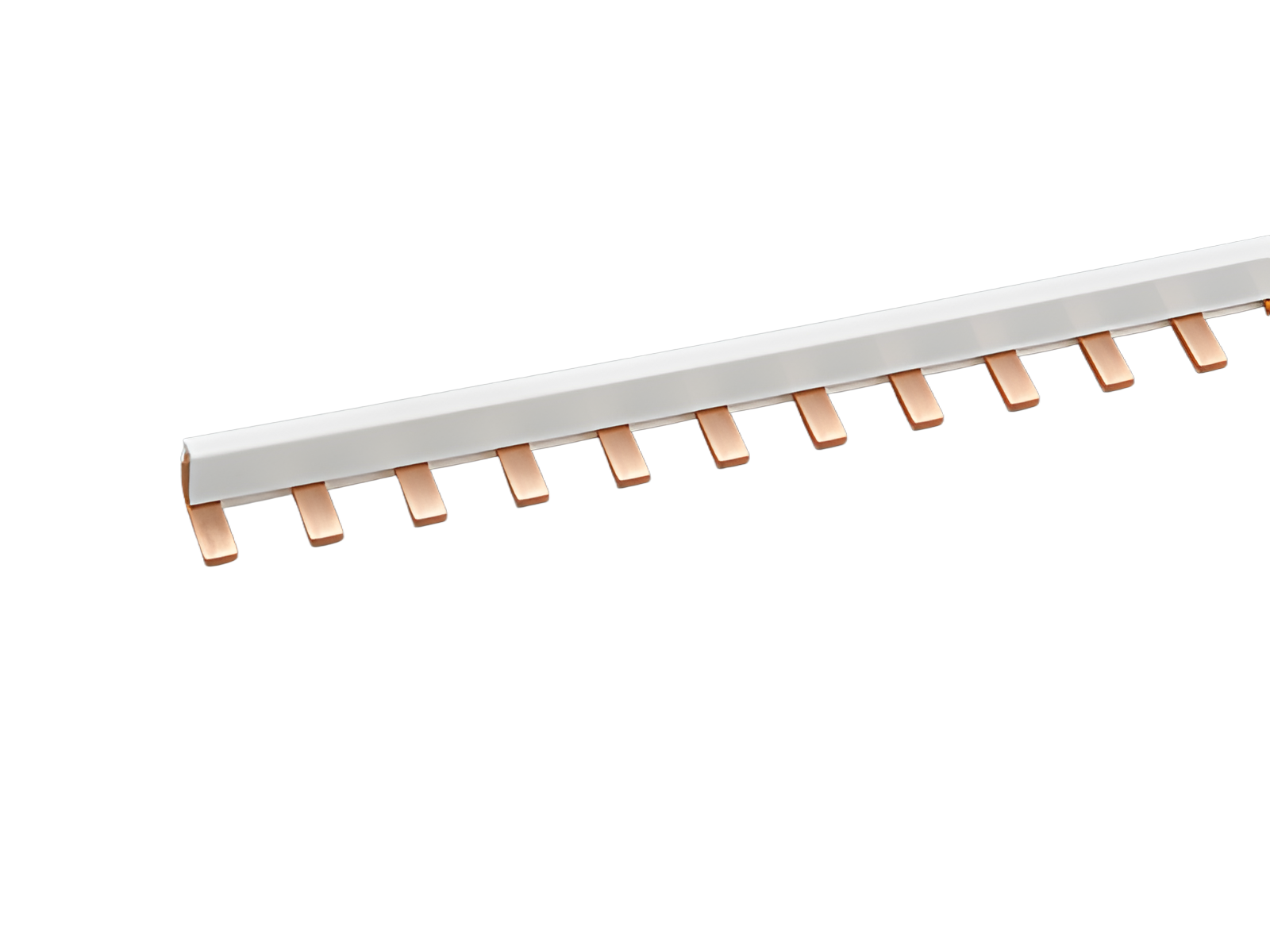

梳形母线, 1 线, 条型梳齿,齿距 18 mm (31548)

The picture may show a similar product.

说明

订货号 31548000

梳形母线, 1 线, 条型梳齿,齿距 18 mm

100 A, 1 m 长

25 mm²

产品组 06

分组

95
包装件数 10
EAN 4021267315481
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

认证

标准

IEC 61439-1:2020

UL 508

认证许可

UL

for UL feeder circuits >250V

型号: CTB25-118

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
额定电流(IEC): 100 A
额定电压(IEC)AC: 690 V
额定电压 (IEC) DC: 1000 V
额定冲击耐受电压 Uimp: 4 kV

功率输出:

The power dissipation at a typical load of 80 % results to 1.8 W.

(The power dissipation at full load would be 2.8 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前,请联系维纳尔咨询这些条件。

中间位置供电时的电流负荷能力: 200 A
UL / CSA :
480 V AC, AES CC 或 AES 10x38 600 V AC
侧面供电时100A
中间供电时200A

SCCR = 10 kA
SCCR = 100kA,当 预熔断器 J级 200A时
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 100 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
额定电压 (UL) DC: 600 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
短路电流额定值: 100 kA with fuse Class J 200 A
机械数值
宽 x 高 x 厚: 997 x 5 x 15
重量: 47.5 kg/100
截面积: 25 mm²

Application notes

产品的绝缘性能与安装条件有关。

说明

进线时须使用端子31039

for UL feeder circuits >250V

链接

下载

附件

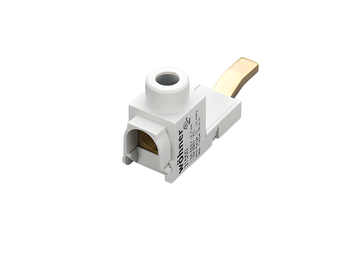

31550000
连接端子,正面连接
6 - 35 mm²
适用: 31549, 31561
更多

31039000
连接端子,正面连接
6 - 35 mm² / AWG 10 - 1/0
适用: 31548
更多

31042000
末端盖
适用 1 极梳形母线 25 mm²
更多

31562000
feeder module 1-pole
dircet feeding of the comb-type busbar
2,5 - 50 mm² / AWG 14 - 1
适用: 31548, 31549, 31561
更多

Usage

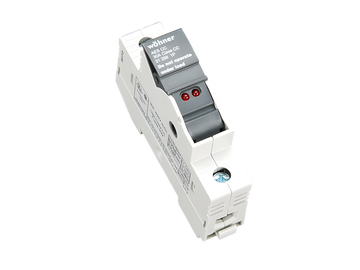

31298000
AMBUS®Panel
熔断器支持件
Class CC / 1P
30 A / 600 V
indication of a released fuse link
更多

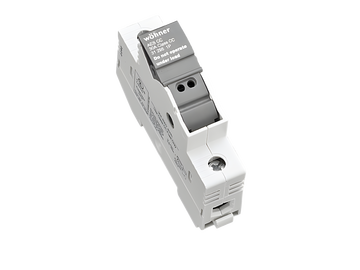

31295000
AMBUS®Panel
熔断器支持件
Class CC / 1P
30 A / 600 V
更多

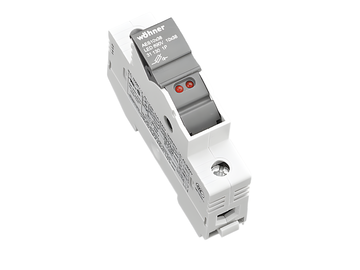

31130000
AMBUS®Panel
熔断器式隔离开关
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
更多

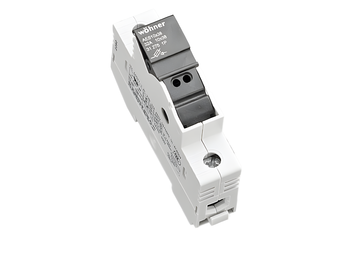

31275000
AMBUS®Panel
熔断器式隔离开关
10 x 38 / 1P
32 A / 690 V, 用于半导体保护熔断体
更多

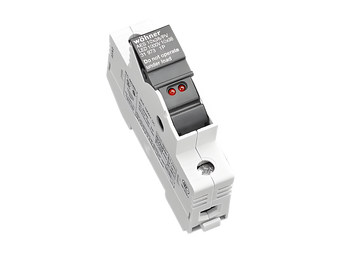

31973000
AMBUS®Panel
熔断器支持件
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
更多

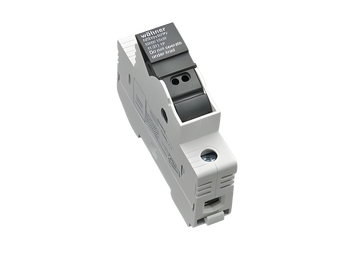

31971000
AMBUS®Panel
熔断器支持件
10x38 / 1P
30 A / 1000 V DC
更多

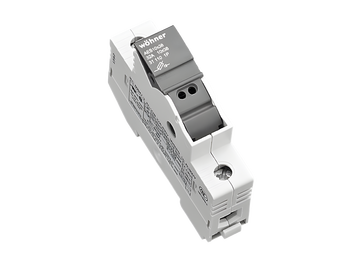

31110000
AMBUS®Panel
熔断器式隔离开关
10 x 38 / 1P
32 A / 690 V
更多
