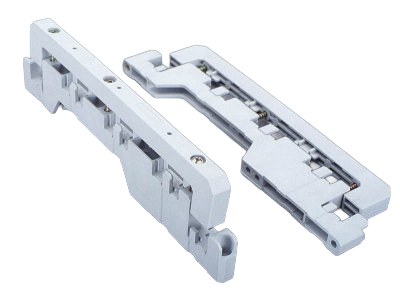

母线支架 3 极 + N + E (01138)

The picture may show a similar product.

说明

订货号 01138 000

母线支架 3 极 + N + E

for boxes AKi (Spelsberg) and VMS (ABB / GE)

适用母线 3x (12, 20, 30 x 10) 和 2x (12, 20.25 x 5, 10)

产品组 06

分组

 09
包装件数 30
EAN 4021267011383
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

认证

标准

IEC 61439-1:2020

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
额定电压（IEC）AC: 690 V
rated frequency (IEC): 50 / 60 Hz
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 6 kV

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
short-circuit capacity :
Ipk = min. 35 kA (2 busbar supports in 250 mm distance)
机械数值
宽 x 高 x 厚: 14 x 264 x 67
重量: 16.7 kg/100
极数: 3 极
适用母线: 3x (12, 20, 30 x 10) 和 2x (12, 20.25 x 5, 10)

Application notes

产品的绝缘性能与安装条件有关。

母线架盖罩螺钉的扭力矩 Md = 3Nm

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

accessories for mounting

01170 000

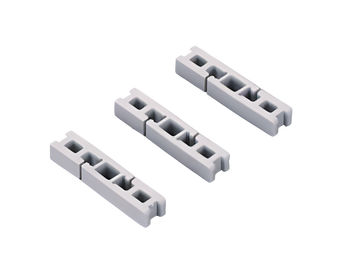

变径套，适用母线架 01138
适用 5 mm 母线
