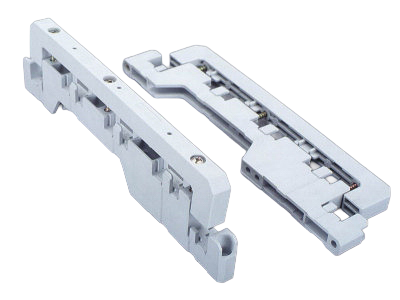

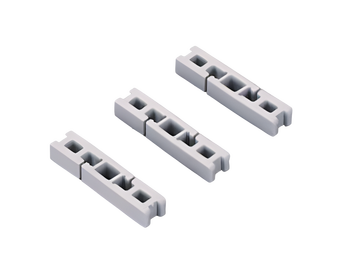

soporte para barras de 3 fases + N + E (01138)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01138 000

soporte para barras de 3 fases + N + E

for boxes AKi (Spelsberg) and VMS (ABB / GE)

para barras 3x (12, 20, 30 x 10) y 2x (12, 20, 25 x 5, 10)

grupo de producto	06
subgrupo	09

embalaje	30
EAN	4021267011383

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	690 V

frecuencia nominal (IEC):

50 / 60 Hz

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

short-circuit capacity :
Ipk = min. 35 kA (2 busbar supports in 250 mm distance)

datos mecánicos
An x A x P:	14 x 264 x 67
peso:	16,7 kg/100
Polaridad:	3 polos
para barras:	3x (12, 20, 30 x 10) y 2x (12, 20, 25 x 5, 10)

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm
