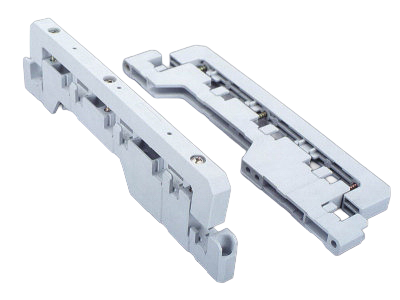

La imagen puede mostrar un producto similar.
Part No.: 01138000
soporte para barras de 3 fases + N + E
para barras 3x (12, 20, 30 x 10) y 2x (12, 20, 25 x 5, 10)
grupo de producto | 06 |
subgrupo | 09 |
embalaje | 30 |
EAN | 4021267011383 |
ECLASS 6.1 | 27400607 |
ECLASS 7.1 | 27400607 |
ETIM 4.0 | EC001166 |
ETIM 5.0 | EC001166 |
Normas
IEC 61439-1:2020
Homologación CCC: no es obligatoria la certificación
datos IEC | |
Normas | |
IEC 61439-1:2020 |
datos electricos IEC | |
tensión nominal (IEC) AC: | 690 V |
frecuencia nominal (IEC): | 50 / 60 Hz |
tensión nominal de aislamiento Ui AC: | 800 V |
tensión de pico Uimp: | 6 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
datos adicionales IEC | |
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
short-circuit capacity : Ipk = min. 35 kA (2 busbar supports in 250 mm distance) |
datos mecánicos | |
An x A x P: | 14 x 264 x 67 |
peso: | 16.7 kg/100 |
Polaridad: | 3 polos |
para barras: | 3x (12, 20, 30 x 10) y 2x (12, 20, 25 x 5, 10) |
La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
Notas |
Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm |
