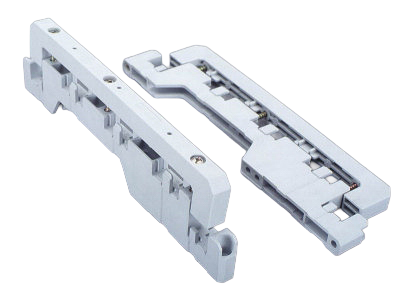

suporte de barramento 3 fases + N + E (01138)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01138000

suporte de barramento 3 fases + N + E

para barramentos 3x (12, 20, 30 x 10) e 2x (12, 20, 25 x 5, 10)

Grupo de produto	06
Subgroup	09

Unidade por pacote	30
EAN	4021267011383

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Tensão de medição (IEC) AC:	690 V

rated frequency (IEC):

50 / 60 Hz

Tensão nominal de isolamento:	800 V
Tensão suportável nominal de impulso Uimp:	6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

short-circuit capacity :
Ipk = min. 35 kA (2 busbar supports in 250 mm distance)

Dados mecânicos
L x A x P:	14 x 264 x 67
Peso:	16,7 kg/100
Polaridade:	3 polos
para barramentos:	3x (12, 20, 30 x 10) e 2x (12, 20, 25 x 5, 10)

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.
Notas	Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm
