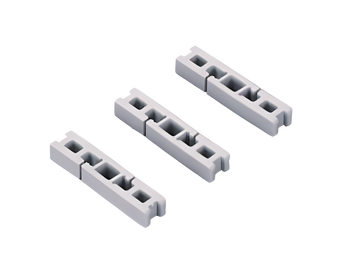

support de rail 3 phases + N + E (01138)

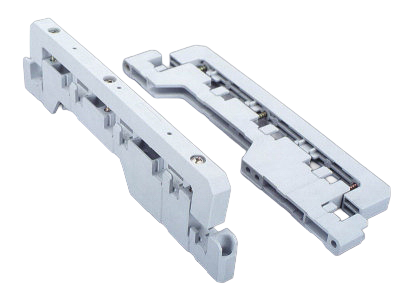

The picture may show a similar product.

Description

Référence 01138000

support de rail 3 phases + N + E

pour jeux de barres 3x (12, 20, 30 x 10) and 2x (12, 20, 25 x 5, 10)

Groupe de produits	06
Sous-groupe	09

Dimensions de l'emballage	30
EAN	4021267011383

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated frequency (IEC):

50 / 60 Hz

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

short-circuit capacity :
Ipk = min. 35 kA (2 busbar supports in 250 mm distance)

Charactéristiques mécaniques
L x H x P:	14 x 264 x 67
Poids:	16,7 kg/100
Pôles:	3 pôles
pour jeux de barres:	3x (12, 20, 30 x 10) and 2x (12, 20, 25 x 5, 10)

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.
Conseils	Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm
