母线支架 (01876)

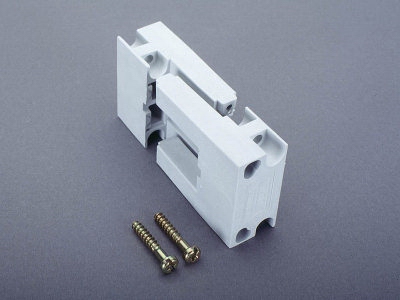

The picture may show a similar product.

说明

订货号 01876 000

母线支架

1 极，只能单独安装

适用 2T 型母线

适用母线 2T型母线

不再供货; 下一页: 01116

系统

60Classic

产品优势

适合安装PE母线或N母线。
适合作为中间支架, 带内置螺钉孔。

产品组 06

分组

 03
包装件数 10
EAN 4021267018764
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

认证

标准

IEC 61439-1:2020

UL 508

认证许可

UL

for UL feeder circuits >250V

型号: S876-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR8 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 1000 V
额定冲击耐受电压 Uimp: 6 kV

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC DC: 1500 V
UL :
SCCR = 14 kA (母线架间距为400 mm)
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
机械数值
宽 x 高 x 厚: 60 x 30 x 104
重量: 15.8 kg/100
极数: 1 极
适用母线: 2T型母线

Application notes

产品的绝缘性能与安装条件有关。

母线架盖罩螺钉扭力矩 Md = 4Nm
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1
