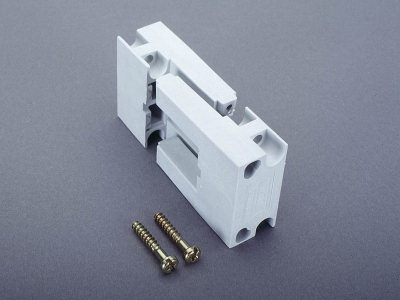

support de jeu de barres (01876)

The picture may show a similar product.

Description

Référence 01876 000

support de jeu de barres

1 pôle, montage individuel uniquement

pour profilé en double T

pour jeux de barres profil en double T

Plus disponible; à remplacer par: 01116

Système

60Classic

Avantages produit

Suitable for the construction of a PE or N busbar.
Suitable as centre support, with internal screw holes.

Groupe de produits	06
Sous-groupe	03

Dimensions de l'emballage	10
EAN	4021267018764

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: S876-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

1500 V

UL :
SCCR = 14 kA (Schienenträger im Abstand von 400 mm)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Charactéristiques mécaniques
L x H x P:	60 x 30 x 104
Poids:	15,8 kg/100
Pôles:	1 pôle
pour jeux de barres:	profil en double T

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.
Torque for the screws of the busbar support Md = 4Nm



for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

Usage

01232 000
support de jeu de barres
3 pôles, avec trous de vissage internes
pour jeux de barres: profil en triple T
Plus

01231 000
support de jeu de barres
3 pôles, avec trous de vissage internes
pour jeux de barres: profil en double T
Plus

https://pim.woehner.de/FR/INT/1000043824

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
