母线转接器 80 A (32466)

The picture may show a similar product.

说明

订货号 32466 000

EQUES®60Classic

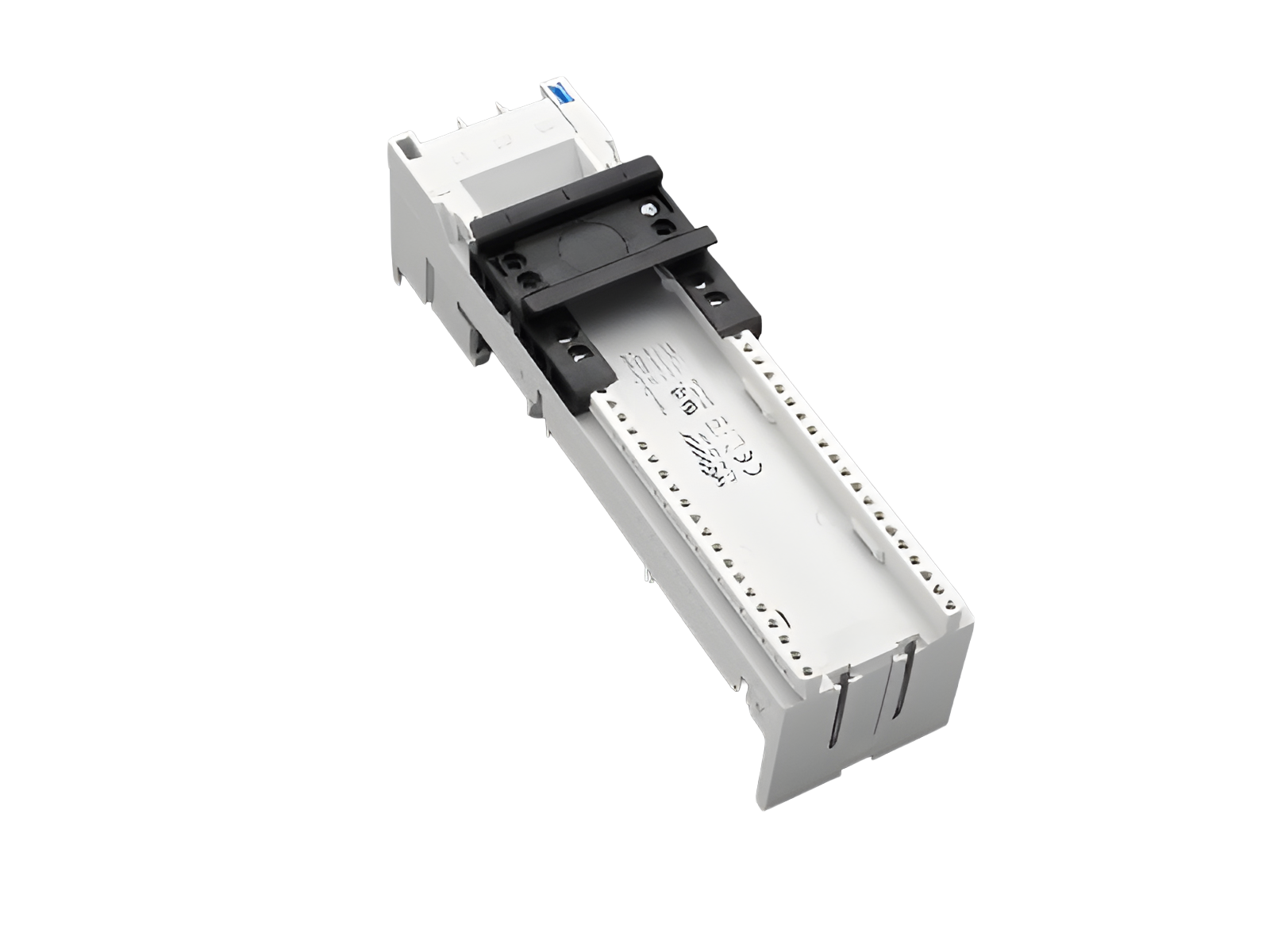

母线转接器 80 A

1 个可调节支承导轨

54 x 200，不带导线，背面带螺钉端子 16 mm²

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品组 05

分组

 27
包装件数 4
EAN 4021267324667
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

认证

标准

IEC 61439-1:2020

UL 508

认证许可

CSA , UL

for UL feeder circuits >250V

型号: EEC6080-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 80 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 6 kV

功率输出:

The power dissipation at a typical load of 80 % results to 6.0 W.

(The power dissipation at full load would be 9.3 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC DC: 800 V
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 80 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
with fuse Class CF, J or T 150 A / 600 V AC
机械数值
宽 x 高 x 厚: 54 x 200 x 63
重量: 37.3 kg/100
极数: 3 极
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
连接端
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 1.5 mm²
最大横截面积: 16 mm²
Md min.: 2.4 Nm
Md max.: 3.6 Nm

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

符合UL508a标准的回路需使用附件32974

电机保护开关承载转接器的短路保护

for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

accessories for mounting

32969 000
支承导轨末端止动器
更多

connection accessories

32974 000
UL 端子帽
适用于母线转接器 32466、32467、32469 和 32472
更多

32914 000
导线 AWG 4 (25 mm²), 210 mm 长
更多

32915 000
双导线 2x AWG 10 (2x 6 mm²)，130 / 280 mm 长
更多

32900 000A
导线 AWG 6 (16 mm²)，210 mm 长
更多

32916 000A
导线 AWG 10 (6 mm²)，280 mm 长
更多

32921 000
导线 AWG 14 (2.5 mm²)，105 mm 长
更多

32929 000A
导线 AWG 12 (4 mm²), 长 190 mm
更多

32935 000A
导线 AWG 10 (6 mm²)，长 190 mm
更多

32936 000A
导线 AWG 8 (10 mm²), 长 190 mm
更多

32918 000A
导线 AWG 14 (2.5 mm²)，190 mm 长
更多

further accessories

32948 000
支承导轨 54 mm
适用于母线转接器
更多

32963 000
侧面镶条，适用于母线转接器
可双侧插接
9 x 200
适用于: EEC60..
更多

32953 000A
定位块，适用于 Siemens S2
更多

https://pim.woehner.de/ZH/INT/1000043075
