Шинный адаптер 80 A (32466)

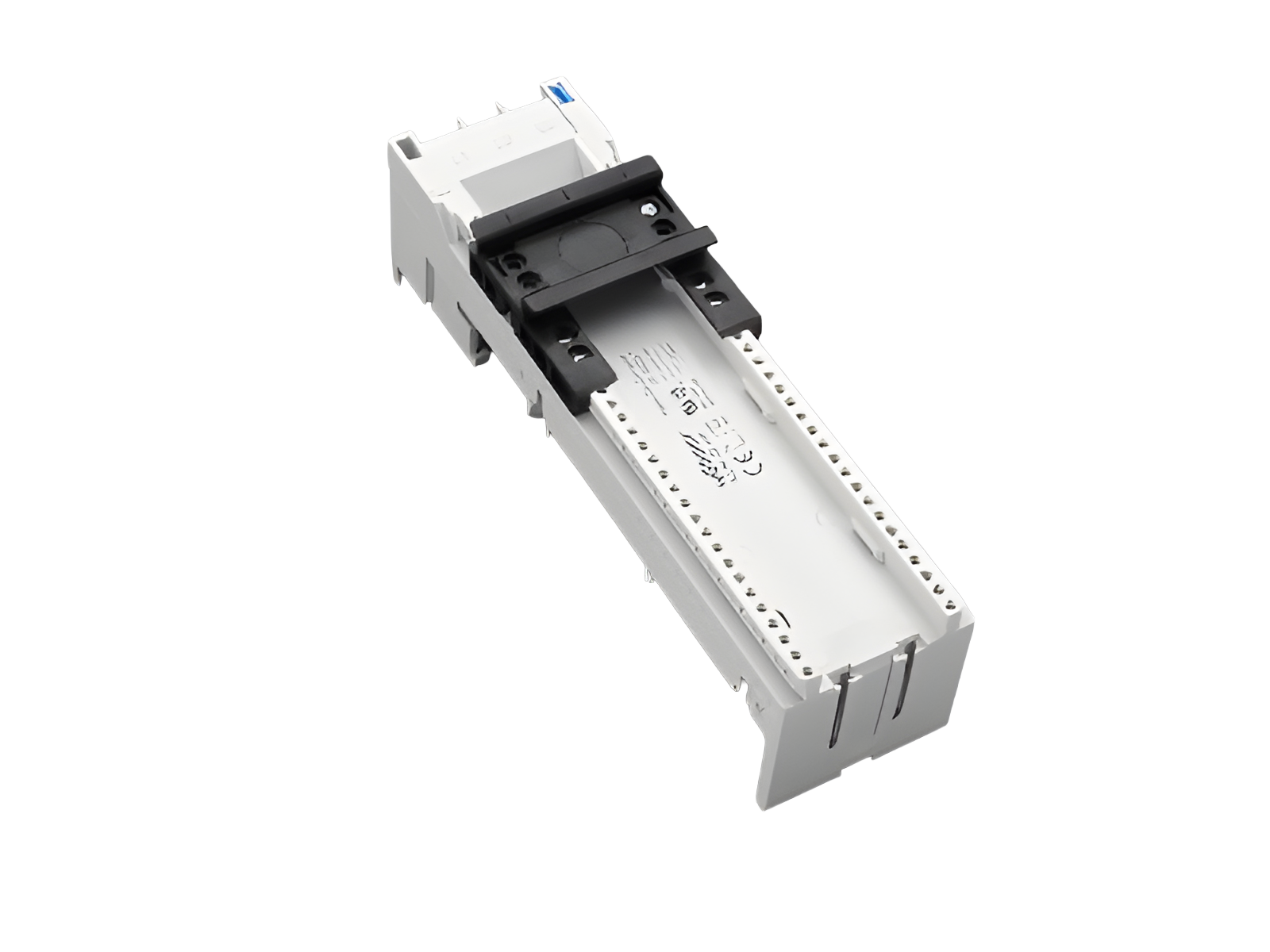

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32466 000

EQUES^®60Classic

Шинный адаптер 80 A

1 DIN-рейка

54 x 200, без проводов, с подсоединением 16 мм² сзади

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	05
Подгруппа	27

Кол-во	4
EAN	4021267324667

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

for UL feeder circuits >250V

номер типа: EEC6080-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	80 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,0 Вт.

(The power dissipation at full load would be 9,3 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

800 В

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	80 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	10 кА
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	100 кА
	with fuse Class CF, J or T 150 A / 600 V AC

Механические данные
Ш x В x Г:	54 x 200 x 63
Вес:	37,3 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Особенности клеммной техники
cage clamp connection
screw drive:	PZ2
wire stripping:	11 мм
min. cross-section:	1,5 мм²
max. cross-section:	16 мм²
Md min.:	2,4 Nm
Md max.:	3,6 Nm

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
for feeder circuits as per UL508a, accessory 32974 is required

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter


for UL feeder circuits >250V
