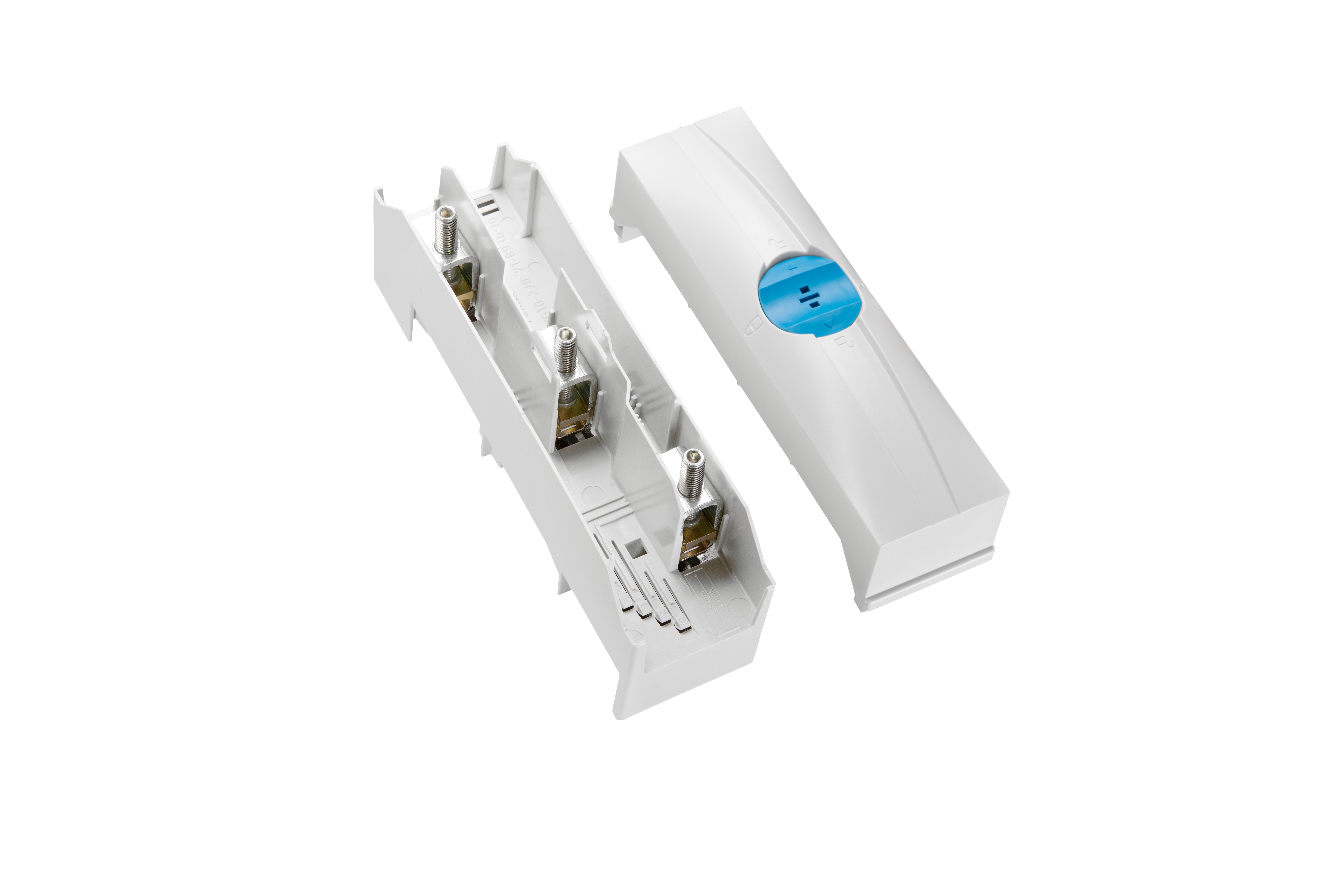

The picture may show a similar product.
订货号 01569000A
CRITO®60Classic
接线板，3 极
6 - 50 mm², AWG 10 - 2/0, lam. Cu. 7 - 9 x 4 - 10
必需使用工具才能取下盖板
适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线
系统
60Classic
产品优势
Terminals can be removed for connection of uncut conductors
| 产品组 | 07 |
分组 |
42 |
| 包装件数 | 1 |
| EAN | 4021267015695 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
认证许可
CSA , UL , DNV GL
for UL feeder circuits >250V
型号: 240-L
UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com
CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| 额定电流（IEC）: | 175 A |
| 额定电压（IEC）AC: | 690 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 额定冲击耐受电流 Ipk : | 40.5 kA |
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1500 V |
| 最大电流负载能力 (IEC): | 300 A |
| Details UL | |
| 标准 | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Electrical data UL | |
| 额定电流 (UL): | 175 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| 短路电流额定值: |
100 kA with JDDZ fuse Class J, CF or T 150 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 200 A / 480 V AC |
| 机械数值 | |
| 宽 x 高 x 厚: | 54 x 200 x 84 |
| 重量: | 45.1 kg/100 |
| 极数: | 3线 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 和异型母线 |
| 连接端 | |
| cage clamp connection | |
| wire stripping: | 25 mm |
| min. cross-section: | 6 mm² |
| 最大横截面积: | 50 mm² |
| rm: | 6 - 50 mm² |
| f: | 6 - 50 mm² |
| f + AE: | 6 - 50 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 8.0 Nm |
| Md max.: | 10.0 Nm |
| Not suitable for aluminium cables ! | |
| 最小横截面积: | AWG 10 |
| max. cross-section UL: | AWG 2/0 |
| torque (UL): | 71 lb-in |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
| for UL feeder circuits >250V |
