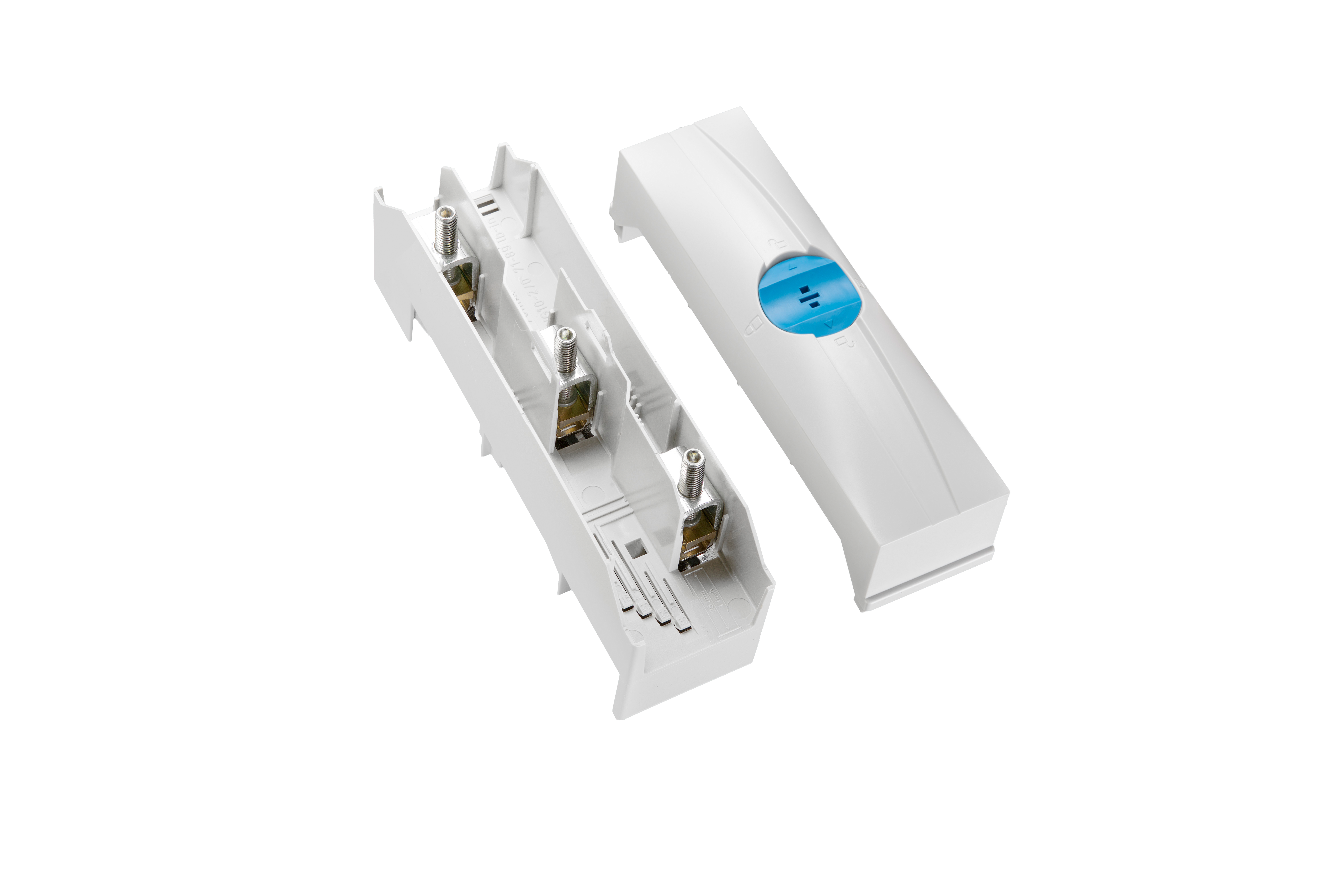

Placa de bornes de conexión, 3 polos (01569)

La imagen puede mostrar un producto similar.

Part No.: 01569000A

CRITO^®60Classic

Placa de bornes de conexión, 3 polos

6 - 50 mm², AWG 10 - 2/0, lam. Cu. 7 - 9 x 4 - 10

la tapa solo se puede retirar con herramienta

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

ventajas del producto

Terminals can be removed for connection of uncut conductors

grupo de producto	07
subgrupo	42

embalaje	1
EAN	4021267015695

Normas

IEC 61439-1:2011
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

CSA , UL , DNV GL , EAC

for UL feeder circuits >250V

tipo: 240-L

EAC Type: TE-3P

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

datos electricos IEC
intensidad de corriente nominal (IEC):	175 A
tensión nominal (IEC) AC:	690 V

tensión de pico Uimp:	6 kV

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

resistencia a corriente de pico Ipk máx. :

40.5 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V
máxima intensidad de corriente (IEC):	300 A

for UL feeder circuits >250V
suitable for field-installed conductors

datos electricos UL
intensidad de corriente nominal (UL):	175 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR:

100 kA with JDDZ fuse Class J, CF or T 150 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 200 A / 480 V AC

puntos de apriete
cage clamp connection
wire stripping:	25 mm
min. cross-section:	6 mm²
max. cross-section:	50 mm²
rm:	6 - 50 mm²
f:	6 - 50 mm²
f +AE:	6 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.:	8,0 Nm
Md max.:	10,0 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 10
max. cross-section UL:	AWG 2/0
torque (UL):	71 lb-in

6 - 50 (70) mm² / AWG 10 - AWG 2/0 cables flexibles, directamente o con terminal, cables redondos trenzados plet. flex. 7x4 - 9x6 Md 8-10 Nm / 71 lb-in (Cables flexibles de máxima sección podrían no entrar cuando se usan terminales)
