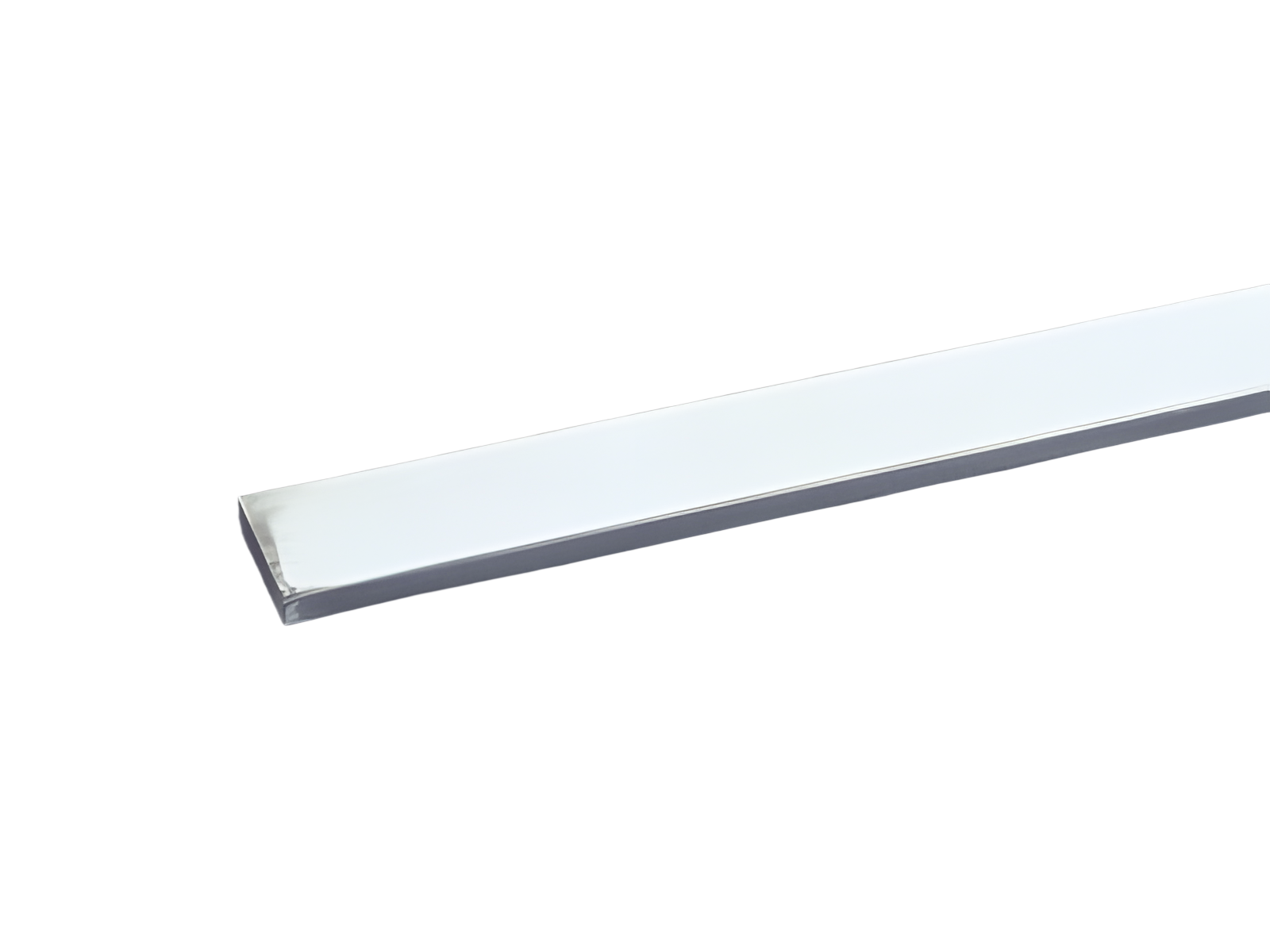

母线 50 x 10 (01627)

The picture may show a similar product.

说明

订货号 01627000

母线 50 x 10

2.40 m 长，镀锡

系统

100Energy

产品优势

通过镀锡铜排可显著降低连接位置准备工作的成本。
可有效保护铜排不受侵蚀性物质损害。

产品组	06
分组	84

包装件数	1
EAN	4021267016272

产品手册页码

2015 : 3.1, 4.1

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

认证

标准

IEC 61439-1:2011

认证许可

EAC

EAC Type: BB-F

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2011

电气数值
应用时请您注意所使用的母线支架的绝缘特性。

短路稳定性:

参阅所使用母线架的产品描述

功率输出:

The power dissipation at a typical load of 80 % results to 55.0 W.

(The power dissipation at full load would be 86.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

温升30 K时的电流:

1000 A

机械数值
宽 x 高 x 厚:	2400 x 50 x 10
重量:	1072.8 kg/100
截面积:	500 mm²

棱角半径 0.5

链接

Article master data, overviews and prices

下载

| 通用技术说明

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| EU 符合性声明

| Declaration of conformity UKCA

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

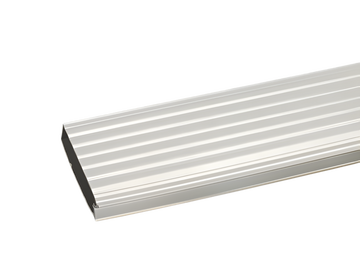

01251000
母线盖
适用 40 - 60 x 10 母线，1 m 长
防触摸保护盖
