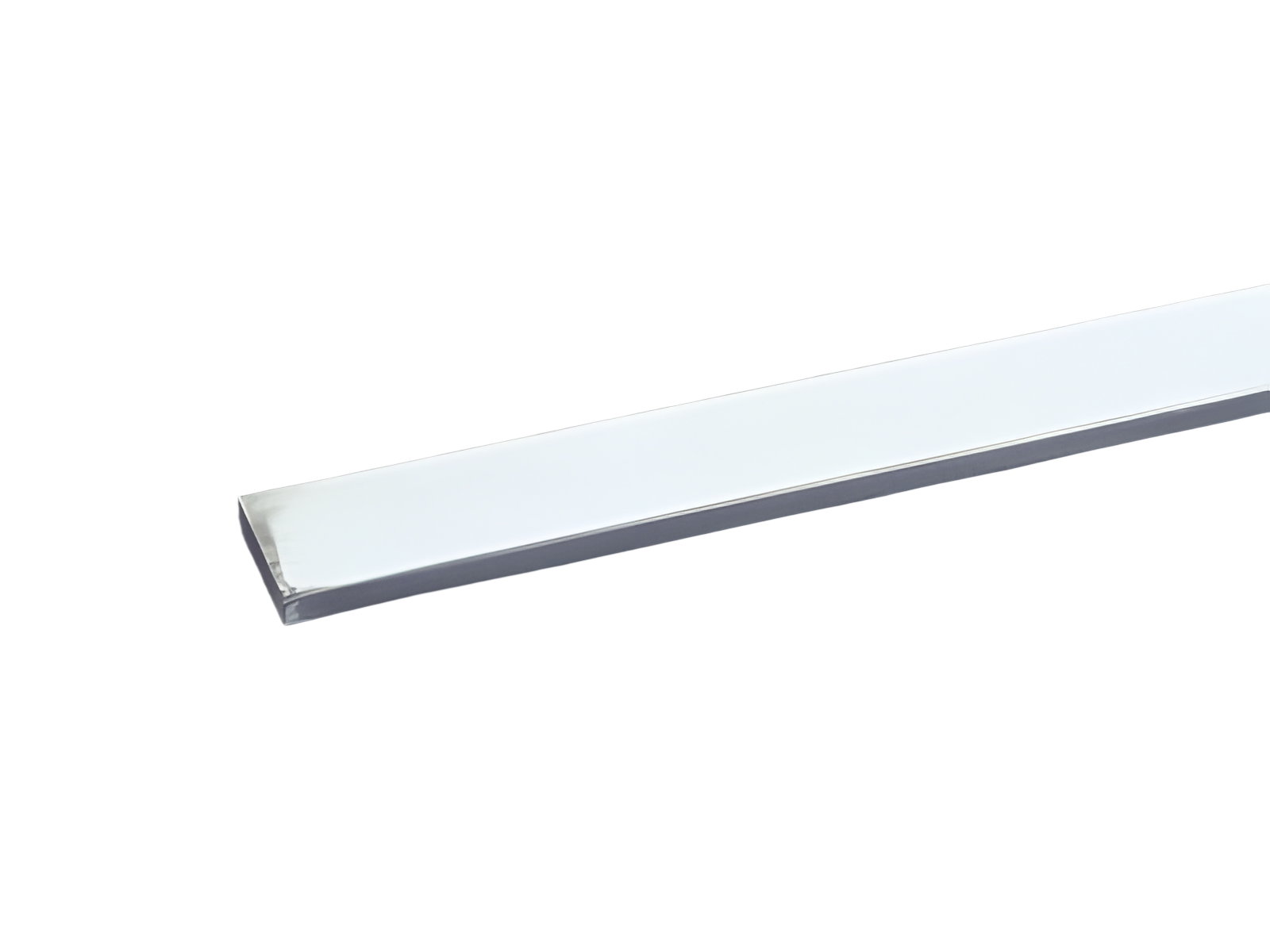

The picture may show a similar product.
Référence 01627000
barres 50 x 10
longueur 2,40 m, étamé
Système
100Energy
Avantages produit
Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.
Groupe de produits | 06 |
Sous-groupe | 84 |
Dimensions de l'emballage | 1 |
EAN | 4021267016272 |
ECLASS 6.1 | 27370303 |
ECLASS 7.1 | 27370303 |
ETIM 4.0 | EC001522 |
ETIM 5.0 | EC001522 |
Normes
IEC 61439-1:2020
Homologation CCC: no certification required
Details IEC | |
Normes | |
IEC 61439-1:2020 |
Charactéristiques électriques
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 55,0 W.
(The power dissipation at full load would be 86,0 W.)
Supplementary data IEC | |
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
current at 30 K : |
1000 A |
Charactéristiques mécaniques | |
L x H x P: | 2400 x 50 x 10 |
Poids: | 1072,8 kg/100 |
Section: | 500 mm² |
Edge radius 0.5
Veuillez respecter les caractéristiques d'isolation du support de jeu de barres pour votre application. | |
short-circuit withstandability: | see product description of the used busbar support |
