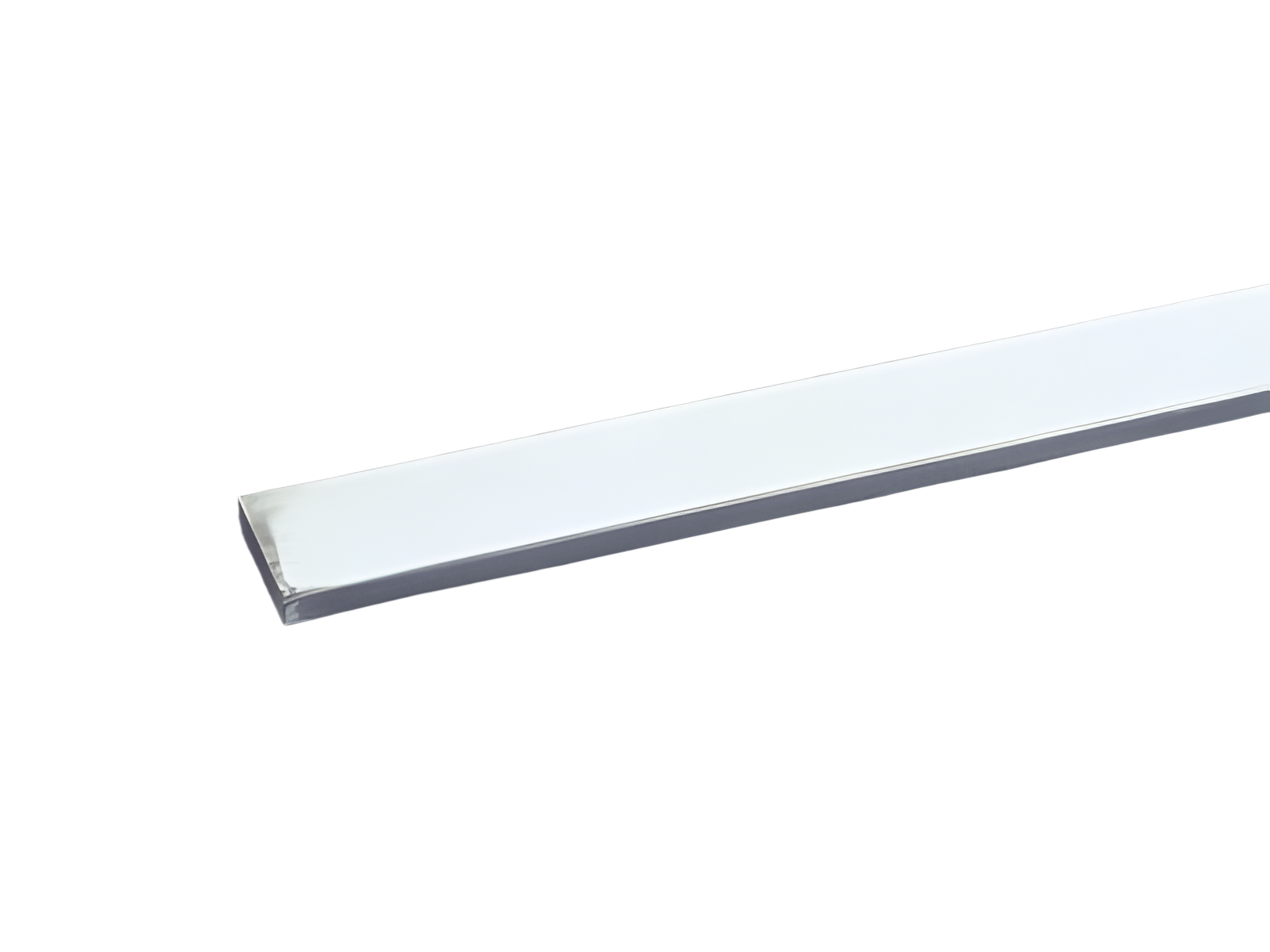

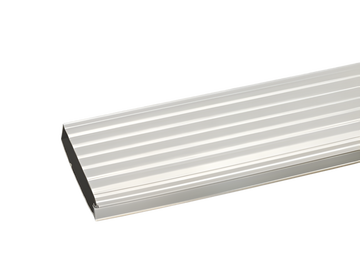

barres 50 x 10 (01627)

The picture may show a similar product.

Description

Référence 01627000

barres 50 x 10

longueur 2,40 m, étamé

Système

100Energy

Avantages produit

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Groupe de produits	06
Sous-groupe	84

Dimensions de l'emballage	1
EAN	4021267016272

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 55,0 W.

(The power dissipation at full load would be 86,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

current at 30 K

1000 A

Charactéristiques mécaniques
L x H x P:	2400 x 50 x 10
Poids:	1072,8 kg/100
Section:	500 mm²

Edge radius 0.5

Application notes

Veuillez respecter les caractéristiques d'isolation du support de jeu de barres pour votre application.

short-circuit withstandability:	see product description of the used busbar support
