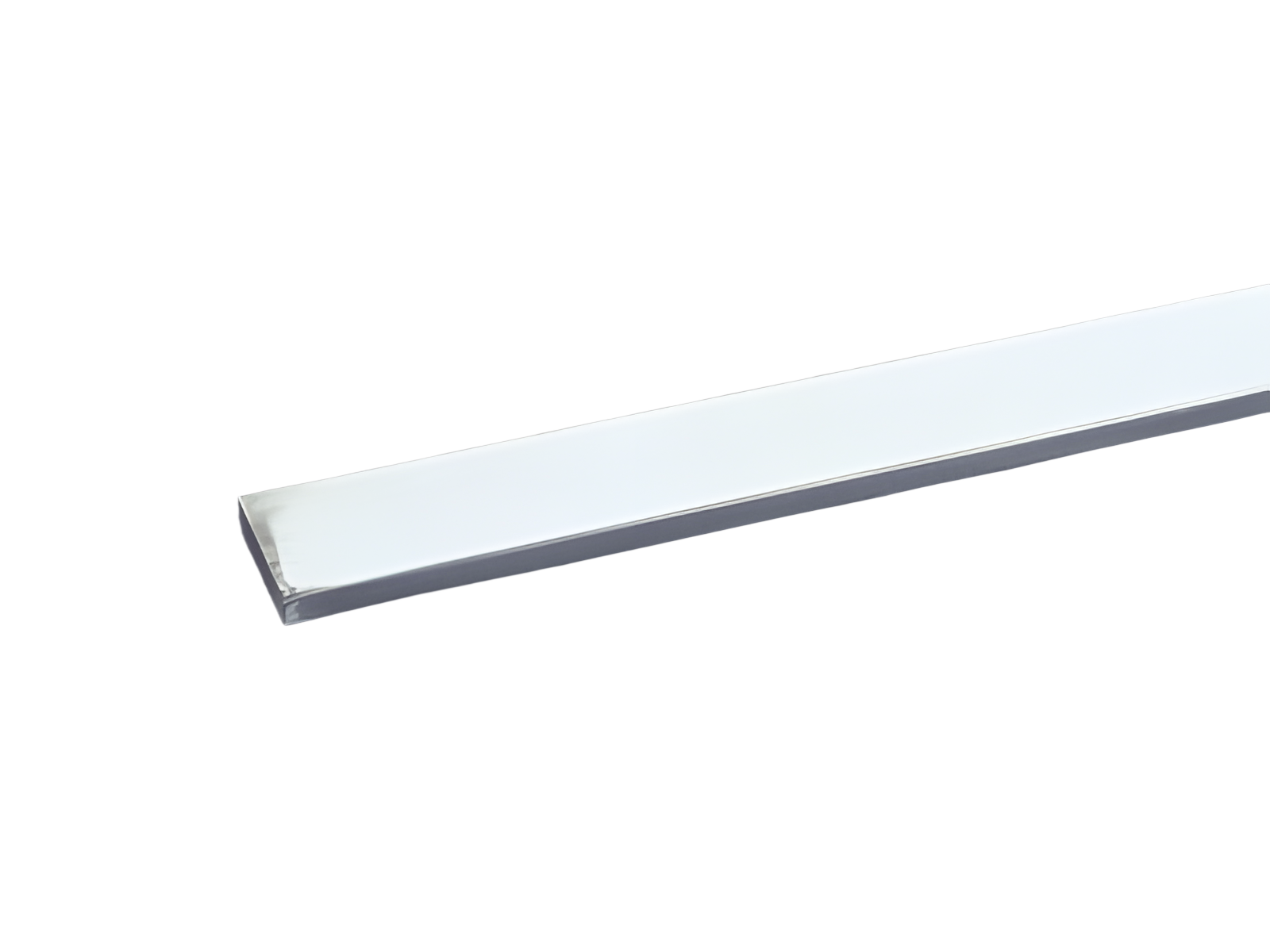

Barra di rame, 50 x 10 (01627)

The picture may show a similar product.

Descrizione

Cod.art.: 01627 000

Barra di rame, 50 x 10

lunghezza 2,40 m, stagnata

Montaggio

100Energy

Vantaggi prodotto

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

gruppo di prodotto	06
sottogruppo prodotto	84

pz/ conf.	1
EAN	4021267016272

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 55,0 W.

(The power dissipation at full load would be 86,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

corrente con aumento di 30 K:

1000 A

Valori meccanici
L x A x P:	2400 x 50 x 10
peso:	1072,8 kg/100
Sezione:	500 mm²

Edge radius 0.5

Application notes

Per il suo utilizzo rispettare la capacità di isolamento del supporto scelto.

see product description of the used busbar support

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

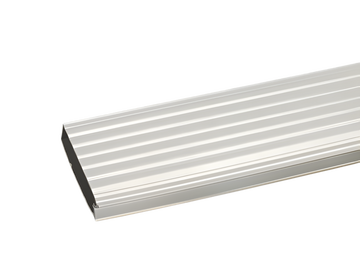

covers

01251 000
Copertura barre
per barra 40 - 60 per 10, lungh. 1m
protezione contro contatti accidentali
