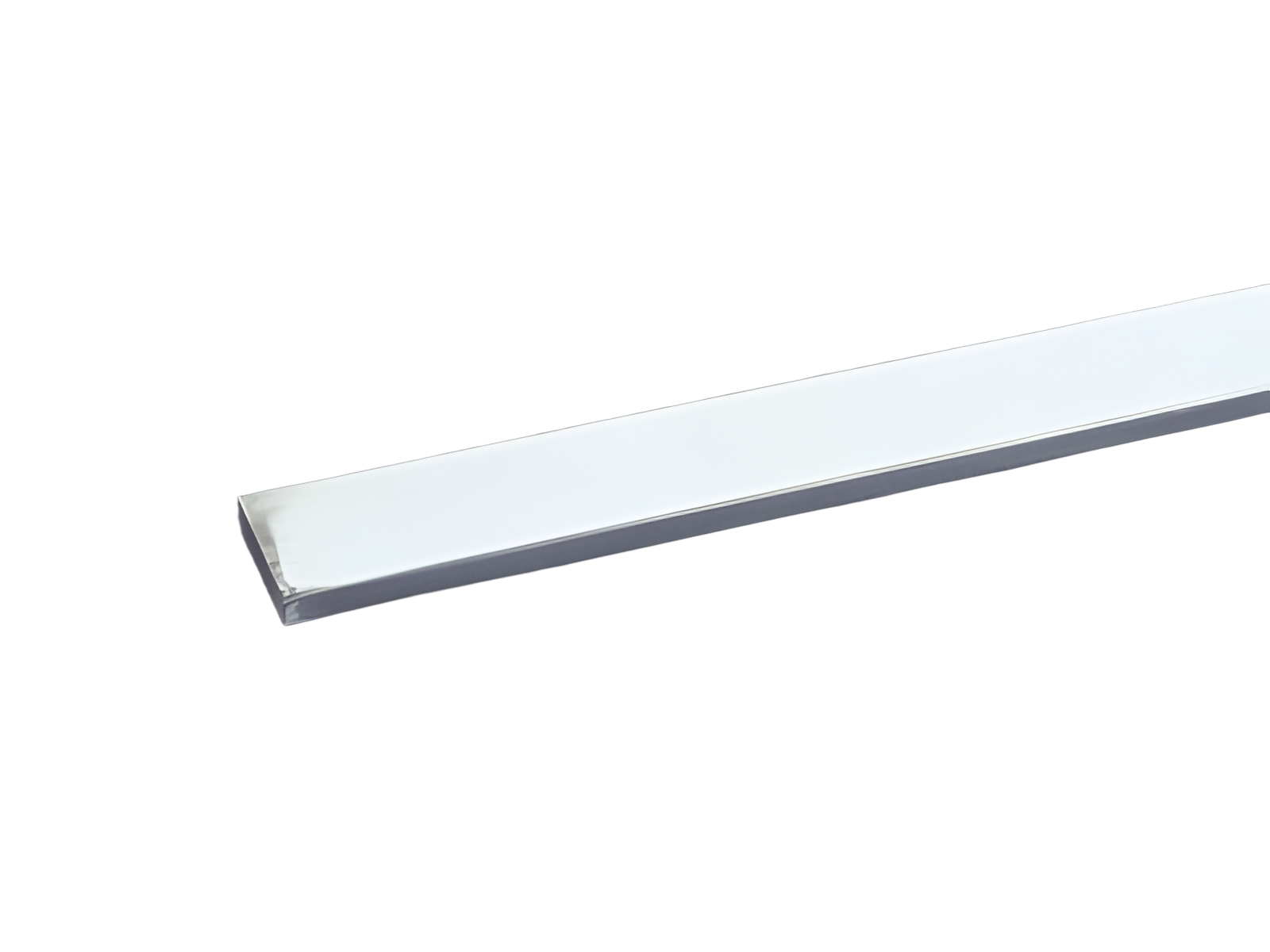

Barra di rame, 50  x 10 (01627)

The picture may show a similar product.

Descrizione

Cod.art.: 01627000

Barra di rame, 50  x 10

lunghezza 2,40 m, stagnata

Montaggio

100Energy

Vantaggi prodotto

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

gruppo di prodotto 06
sottogruppo prodotto 84
pz/ conf. 1
EAN 4021267016272
ECLASS 6.1 27370303
ECLASS 7.1 27370303
ETIM 4.0 EC001522
ETIM 5.0 EC001522

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 55.0 W.

(The power dissipation at full load would be 86.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

corrente con aumento di 30 K: 1000 A
Valori meccanici
L x A x P: 2400 x 50 x 10
peso: 1072.8 kg/100
Sezione: 500 mm²

Edge radius 0.5

Application notes

Per il suo utilizzo rispettare la capacità di isolamento del supporto scelto.
short-circuit withstandability: see product description of the used busbar support

Links

Downloads

Accessori

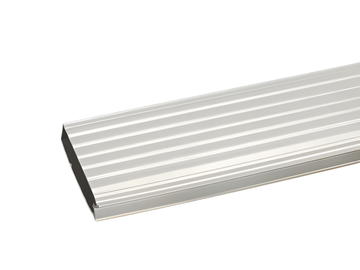

01251000
Copertura barre
per barra 40 - 60 per 10, lungh. 1m
protezione contro contatti accidentali
