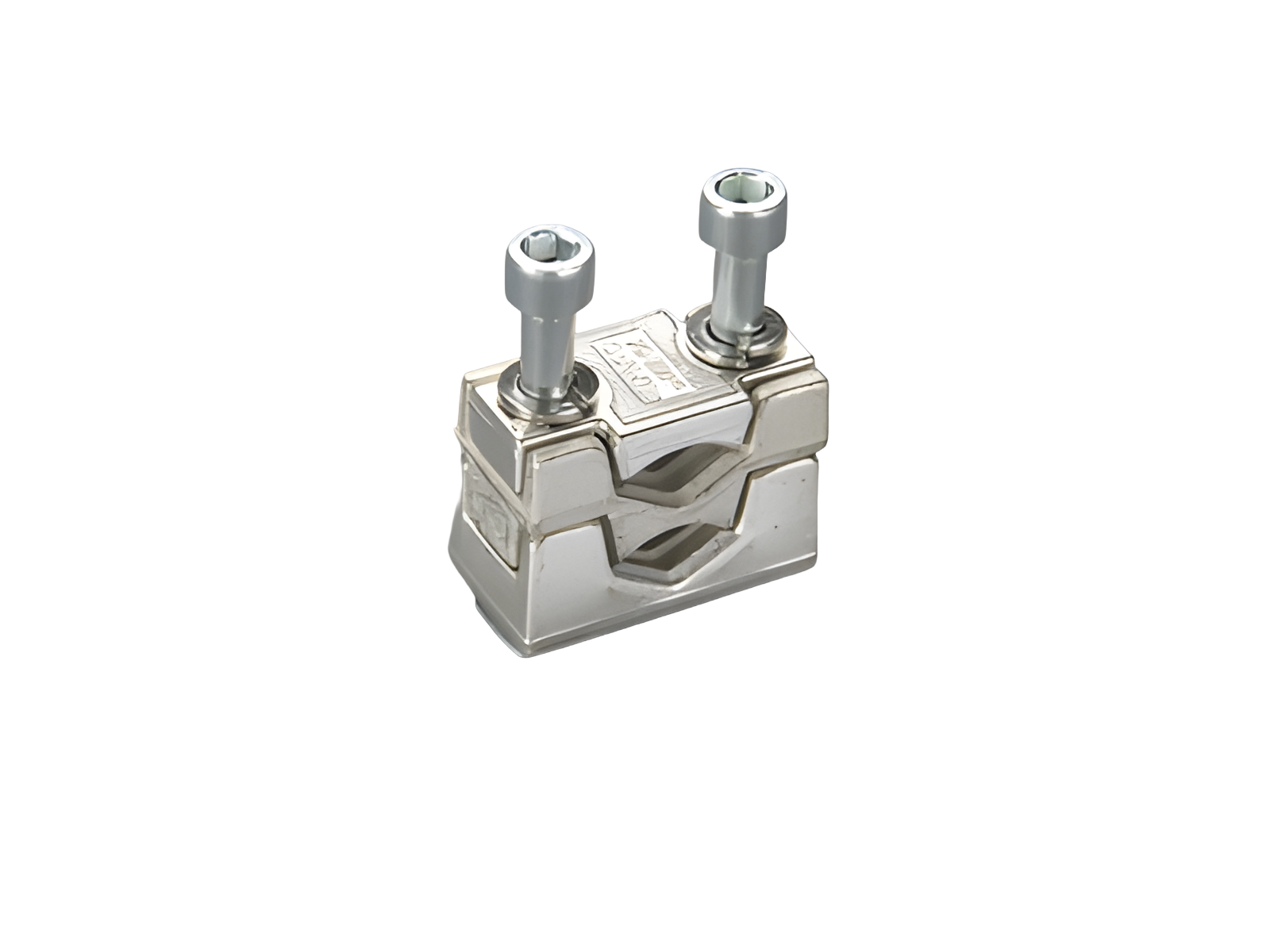

棱形连接端子，用于两根导线，适用于铜导线 (33145)

The picture may show a similar product.

说明

订货号 33145 000

棱形连接端子，用于两根导线，适用于铜导线

2x 35 - 70 mm²

适用于 QCB-NH1, QCS-NH1, QCS-320

系统

60Classic

产品组	09
分组	51

包装件数	1
EAN	4021267331450

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

机械数值
重量:	16.6 kg/100

连接端
screw drive:	S5
wire stripping:	23 mm
min. cross-section:	35 mm²
最大横截面积:	70 mm²
rm:	35 - 70 mm²
f:	35 - 70 mm²
f + AE:	35 - 70 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 70 mm²
Md min.:	4.8 Nm
Md max.:	7.2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

由主产品决定

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33552 000
QUADRON^®Panel Speed
隔离开关，3 极
螺钉 M10
320 A
for mounting plate
更多

33515 000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
螺钉 M10，适用于门耦合旋转手柄
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
更多

03301 000
QUADRON^®60Classic
刀型触头熔断器支持件
螺钉 M10
尺寸 1 / 3极
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33512 000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
螺钉 M10
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
更多

33514 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，下端连接至系统，适用于门耦合旋转手柄
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33553 000
QUADRON^®60Classic Speed
隔离开关，3 极
螺钉 M10，上端连接至系统，适用于门耦合旋转手柄
320 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33554 000
QUADRON^®60Classic Speed
隔离开关，3 极
螺钉 M10，下端连接至系统，适用于门耦合旋转手柄
320 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33551 000
QUADRON^®60Classic Speed
隔离开关，3 极
螺钉 M10，下端连接至系统
320 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33513 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，上端连接至系统，适用于门耦合旋转手柄
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33393 000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸1，250A，固定式
框端子
for mounting plate
更多

33516 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，上端连接至系统，带电子熔丝监测器
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33550 000
QUADRON^®60Classic Speed
隔离开关，3 极
螺钉 M10，上端连接至系统
320 A
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33511 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，下端连接至系统
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33149 000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 1，250A，固定式
螺钉 M10
with electromechanical fuse monitoring
for mounting plate
更多

03300 000
QUADRON^®60Classic
刀型触头熔断器支持件
框端子
尺寸 1 / 3极
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33201 000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 1，250 A，固定式
螺钉 M10
for mounting plate
更多

33600 000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接
框端子
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33330 000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 1，250 A，固定式
螺钉 M10
with electronic fuse monitoring
for mounting plate
更多

33510 000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，上端连接至系统
尺寸 1
double-breaking
operator independent switching (snap-action mechanism)
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33160 000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1，250 A，母线式，上端/下端连接
螺钉 M10
with electromechanical fuse monitoring
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33325 000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1，250 A，母线式，上端/下端连接
螺钉 M10
with electronic fuse monitoring
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33601 000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接
螺钉 M10
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
