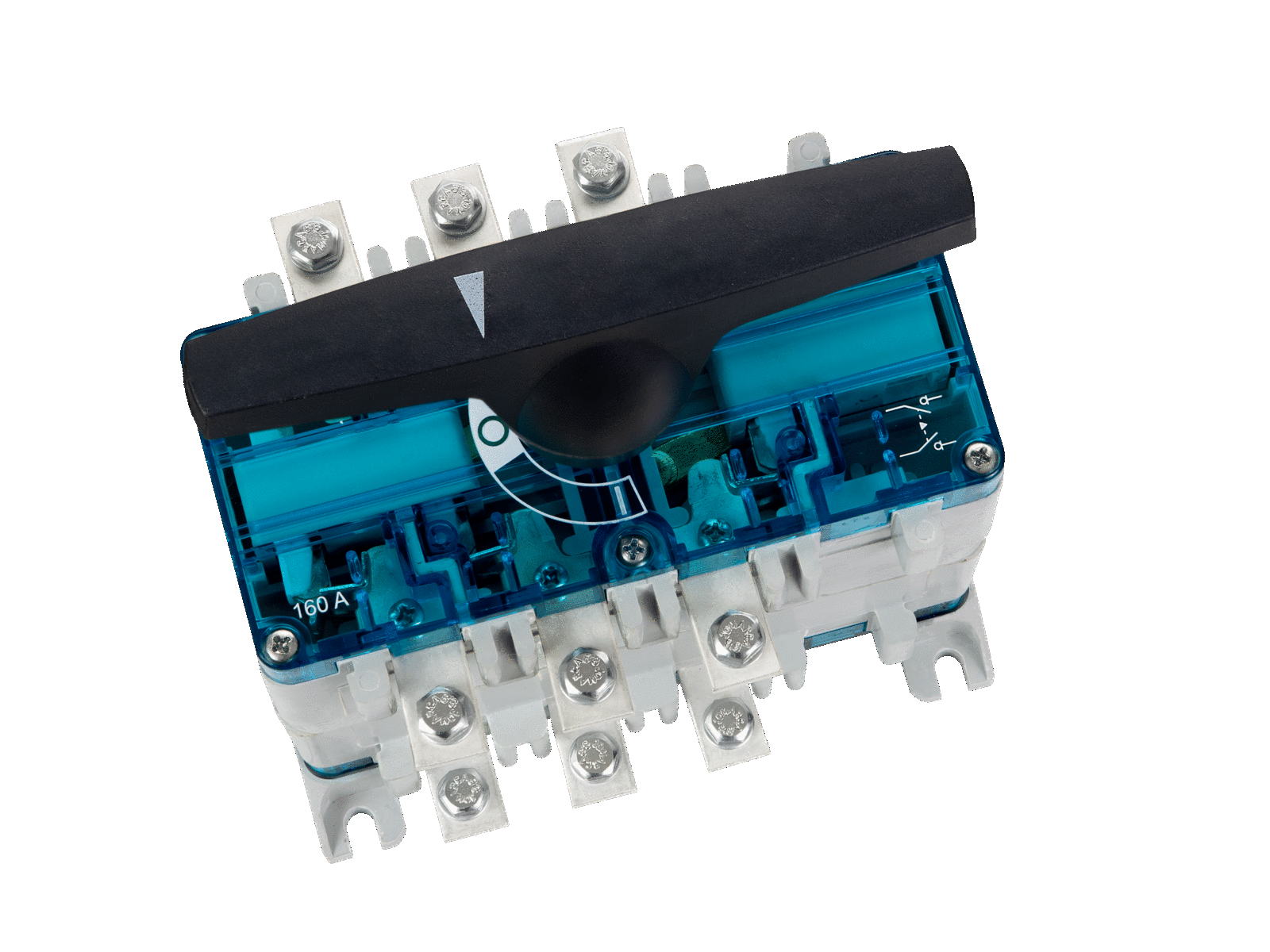

переключатель нагрузки 3-полюсный

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 23101 000AD

CAPUS Panel

переключатель нагрузки 3-полюсный

винт M6

160 A

for mounting plate

BB32-160/3

Система

Panel

Группа продуктов	14
Подгруппа	32

Кол-во	1
EAN	4021267231019

ECLASS 14.0	27371403
ETIM 5.0	EC001040
ETIM 8.0	EC001040
ETIM 10.0	EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

номер типа: BB32-160/3P

Тип EAC: LTS

Технические данные

Типоразмер:

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	160 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

rated short-time withstand current I_cw (0.1 s) max.:	9 кА
номинальная включающая способность:	10 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 15,0 Вт.

(The power dissipation at full load would be 23,4 Вт.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

Механические данные
Ш x В x Г:	206 x 140 x 244
Вес:	260,0 kg/100
Полюсность:	3-пол.
Mounting:	for mounting plate

фронтальная степень защиты:

IP20

Особенности клеммной техники
screw connection

Свойства материала
halogen-free:	Yes

all poles switched at the same time

Application notes

passes Null when reversing

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| Размерный эскиз 2

| Лист данных

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

accessories for mounting

23940 000AD
CAPUS Panel
соединительные шины
with terminal compartment cover
для: BB32 160 A 3P
More

covers

23935 000AD
CAPUS Panel
крышка подсоединительного отсека
для защиты всех подсоединений, серый цвет
для: BB32 160 A
More

further accessories

23932 000AD
CAPUS Panel
поворотный привод на дверь
graphite grey, without handle
with door interlock, for padlocks
для: BB32 160 A
More

23922 000AD
cтержень, длина 300 мм
для: S32 160 A
More

23920 000AD
контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
для: S32 160 A
More

23957 000AD
CAPUS Panel
locking device for direct drive
для: S32-1
НОВЫЙ
More
