Продольный соединитель шин (01480)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01480000A

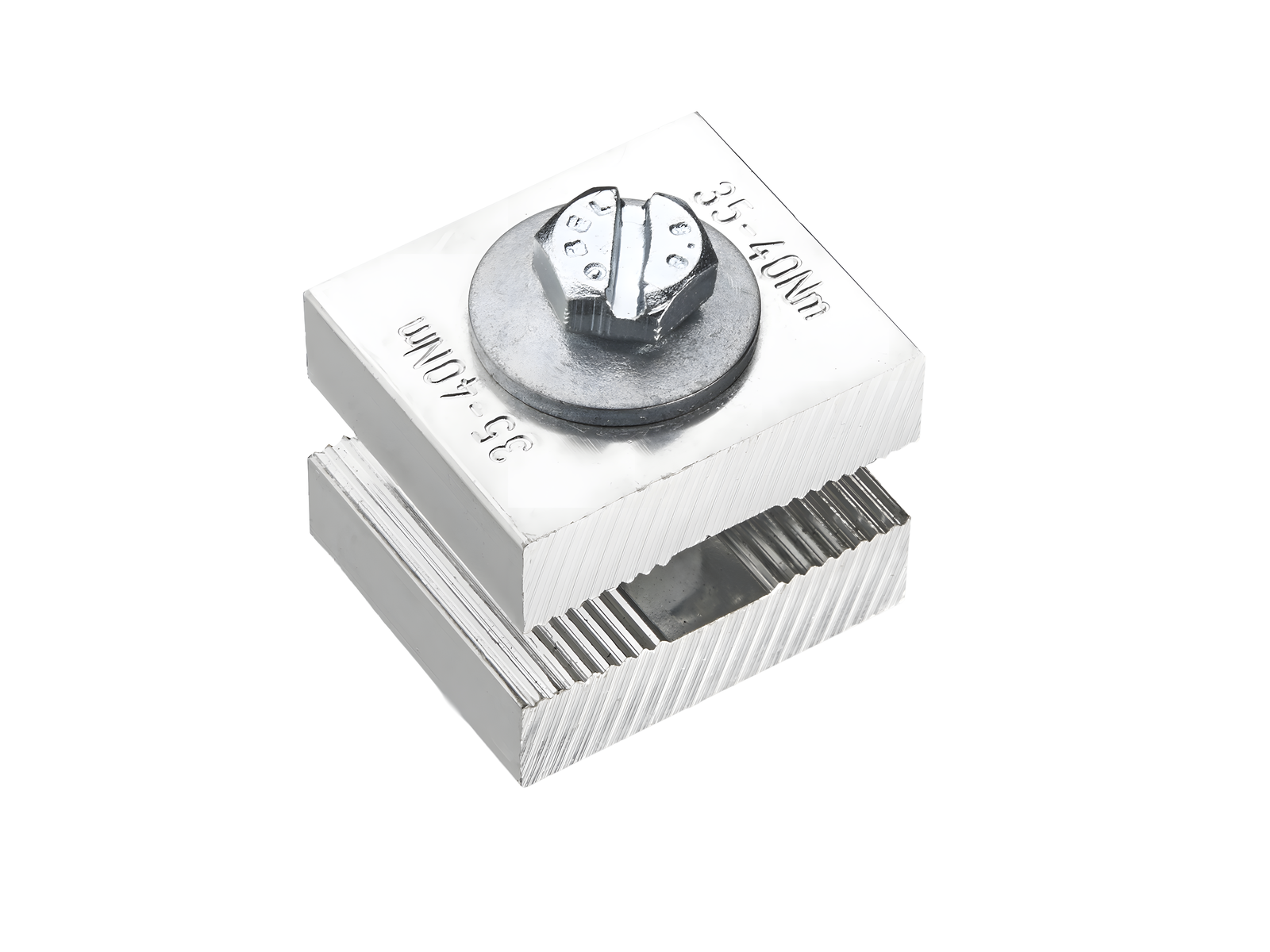

Продольный соединитель шин

40 mm

для шин 30, 40, 80, 100 x 10

Система

185Power

Группа продуктов	07
Подгруппа	33

Кол-во	3
EAN	4021267014803

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: CR185-C40

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	750 A

the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm

test conditions: 100x10 - 100x10 (1x 01480 + 1x 01481)
peak withstand current I_pk: 106 kA
I_cw (1,0 s): 50 kA

test conditions: 80x10 - 80x10 (2x 01480)
peak withstand current I_pk: 106 kA
I_cw (1,0 s): 50 kA

test conditions: 40x10 - 40x10 (1x 01480)
peak withstand current I_pk: 81 kA
I_cw (1,0 s): 34 kA

test conditions: 30x10 - 30x10 (1x 01480)
peak withstand current I_pk: 81 kA
I_cw (1,0 s): 34 kA

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	700 A
номинальное напряжение (UL) AC:	1000 В
номинальная частота (UL):	50 / 60 Hz
номинальное напряжение (UL) DC:	1000 В

SCCR unprotected max.:	42 кА
	3 cycles (without OPD) @ 1000 V AC

Механические данные
Ш x В x Г:	47 x 40 x 49
Вес:	48,0 kg/100
для шин:	30, 40, 80, 100 x 10

допустимая замена шин:	1
допустимое расстояние между шинами:	11 - 14 mm

Особенности клеммной техники
screw clamp connection
M10
screw drive:	SW17
Md min.:	35,0 Nm
Md max.:	40,0 Nm

Application notes

The insulation performance of the article depends on the installation conditions.
Справочная информация	one terminal is required to connect busbars 30x10 one terminal is required to connect busbars 40x10 2 terminals are required to connect busbars 80x10 a terminal 01480 plus a terminal 01481are required to connect busbars 100x10


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

01416000A
Защитная крышка для продольных соединителей
3-полюсный, передняя и задняя установка, длина крышки 165 мм
Устанавливается на 2 шинодержателя 01430 с расстоянием 150 мм
для шин: 30, 40, 60, 80, 100, 120 x 10
More

01482000A
Защитная крышка для продольных соединителей
3-полюсный, передняя и задняя установка, длина крышки 115 мм
Устанавливается на 2 шинодержателя 01430 с расстоянием 100 мм
для шин: 30, 40, 60, 80, 100, 120 x 10
More

https://pim.woehner.de/RU/INT/1000155665

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
