conector longitudinal de barras (01480)

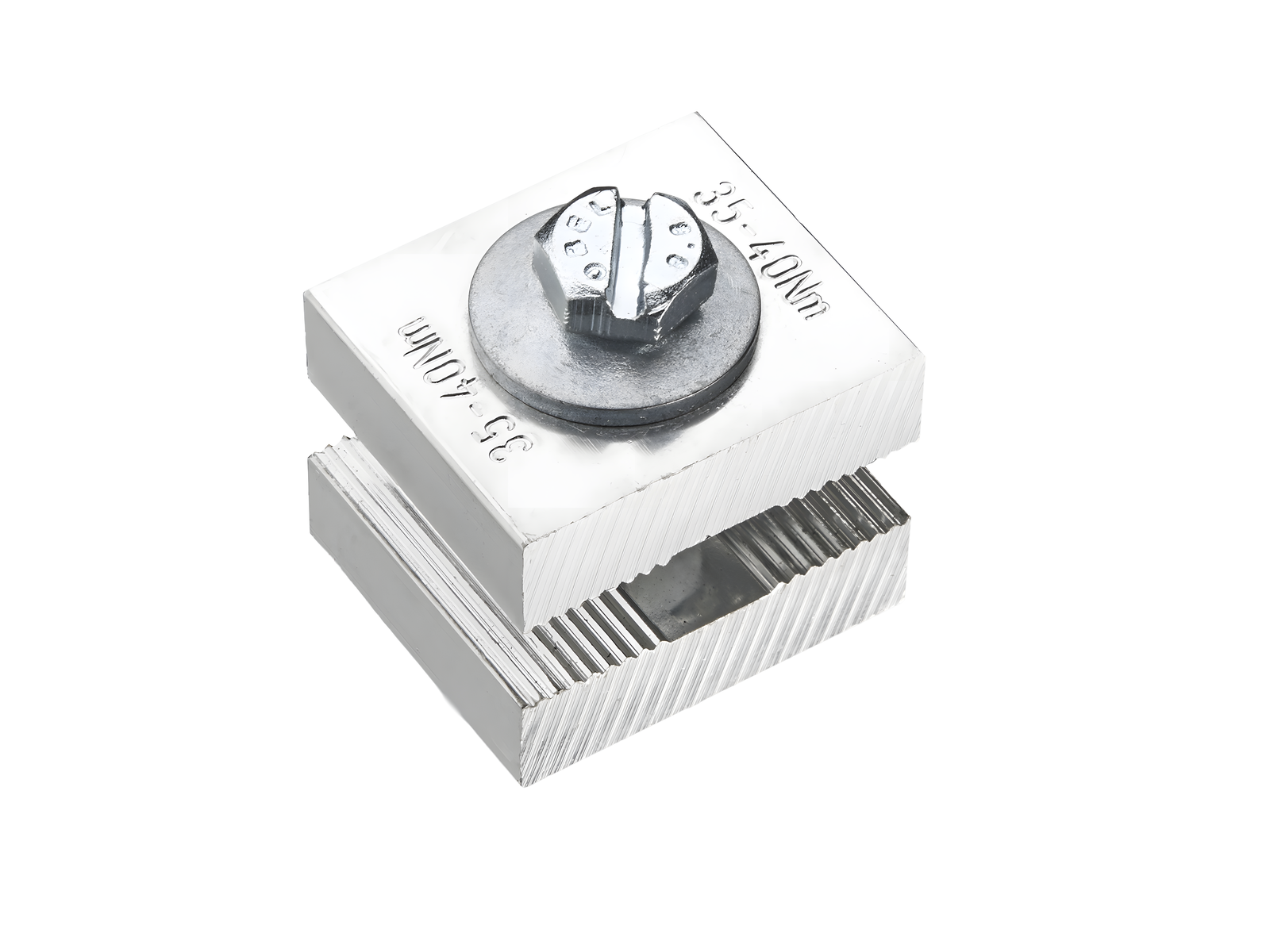

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01480000A

conector longitudinal de barras

40 mm

para barras 30, 40, 80, 100 x 10

sistema

185Power

grupo de producto 07
subgrupo 33
embalaje 3
EAN 4021267014803
ECLASS 6.1 27400606
ECLASS 7.1 27400606
ETIM 4.0 EC000713
ETIM 5.0 EC000713

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

UL

for UL feeder circuits >250V

tipo: CR185-C40

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
tensión nominal (IEC) AC: 690 V
datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC: 1000 V
tensión máxima (IEC) DC: 1500 V
máxima intensidad de corriente (IEC): 750 A
the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm

test conditions: 100x10 - 100x10 (1x 01480 + 1x 01481)
peak withstand current Ipk: 106 kA
Icw (1,0 s): 50 kA

test conditions: 80x10 - 80x10 (2x 01480)
peak withstand current Ipk: 106 kA
Icw (1,0 s): 50 kA

test conditions: 40x10 - 40x10 (1x 01480)
peak withstand current Ipk: 81 kA
Icw (1,0 s): 34 kA

test conditions: 30x10 - 30x10 (1x 01480)
peak withstand current Ipk: 81 kA
Icw (1,0 s): 34 kA
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 700 A
tensión nominal (UL) AC: 1000 V
frecuencia nominal (UL): 50 / 60 Hz
tensión nominal (UL) DC: 1000 V
SCCR unprotected max.: 42 kA
3 cycles (without OPD) @ 1000 V AC
datos mecánicos
An x A x P: 47 x 40 x 49
peso: 48,0 kg/100
para barras: 30, 40, 80, 100 x 10
desplazamiento del embarrado permitido: 1
espacio entre sistemas permitido: 11 - 14 mm

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Notas

one terminal is required to connect busbars 30x10
one terminal is required to connect busbars 40x10
2 terminals are required to connect busbars 80x10

a terminal 01480 plus a terminal 01481are required to connect busbars 100x10

for UL feeder circuits >250V

Links

Downloads

Accesorios

01416000A
aislamiento de protección contra contacto directo para conectores longitudinales
3 polos, montaje en la parte posterior y frontal, anchura de la tapa de 165 mm
se monta sobre 2 soportes de barras 01430 con una distancia entre ellos de 150 mm
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

01482000A
aislamiento de protección contra contacto directo para conectores longitudinales
3 polos, montaje en la parte posterior y frontal, anchura de la tapa de 115 mm
se monta sobre 2 soportes de barras 01430 con una distancia entre ellos de 100 mm
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas
