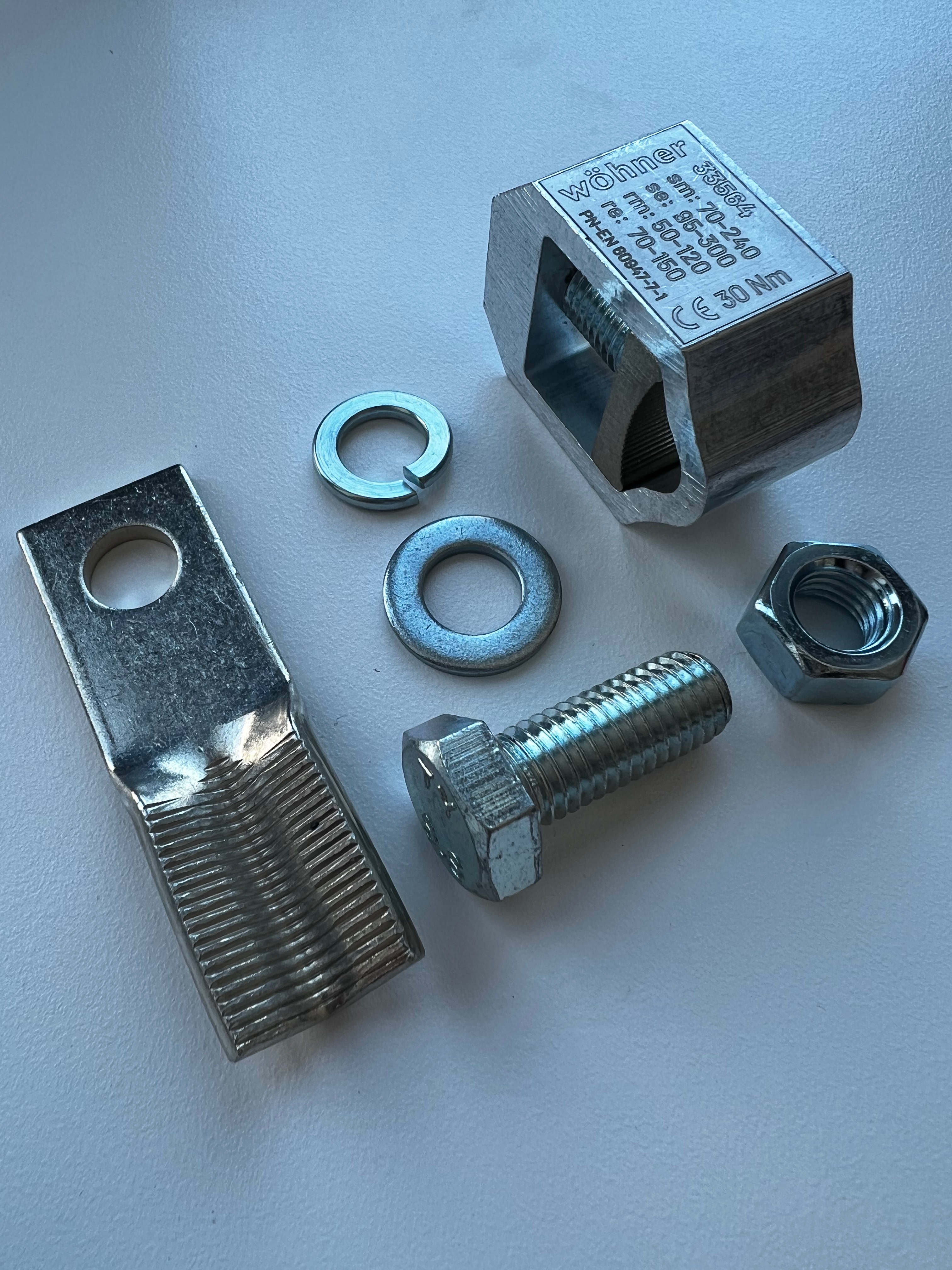

V-clamp (33564)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33564000A

V-clamp

terminal body alu, pressure piece brass

for PEN

for Cu / Al 120 - 300 mm²

coming soon

Система

185Power

Группа продуктов 12
Подгруппа 70
Кол-во 1
EAN 4021267335649
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Механические данные
Вес: 9,6 kg/100

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled mounting with terminal clamp
connection:V-Clamp

Особенности клеммной техники
min. cross-section: 50 мм²
max. cross-section: 300 мм²
re: 70 - 150 mm²
rm: 50 - 120 mm²
se: 70 - 300 mm²
sm: 70 - 240 mm²
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
short-circuit withstandability: determined by main product
