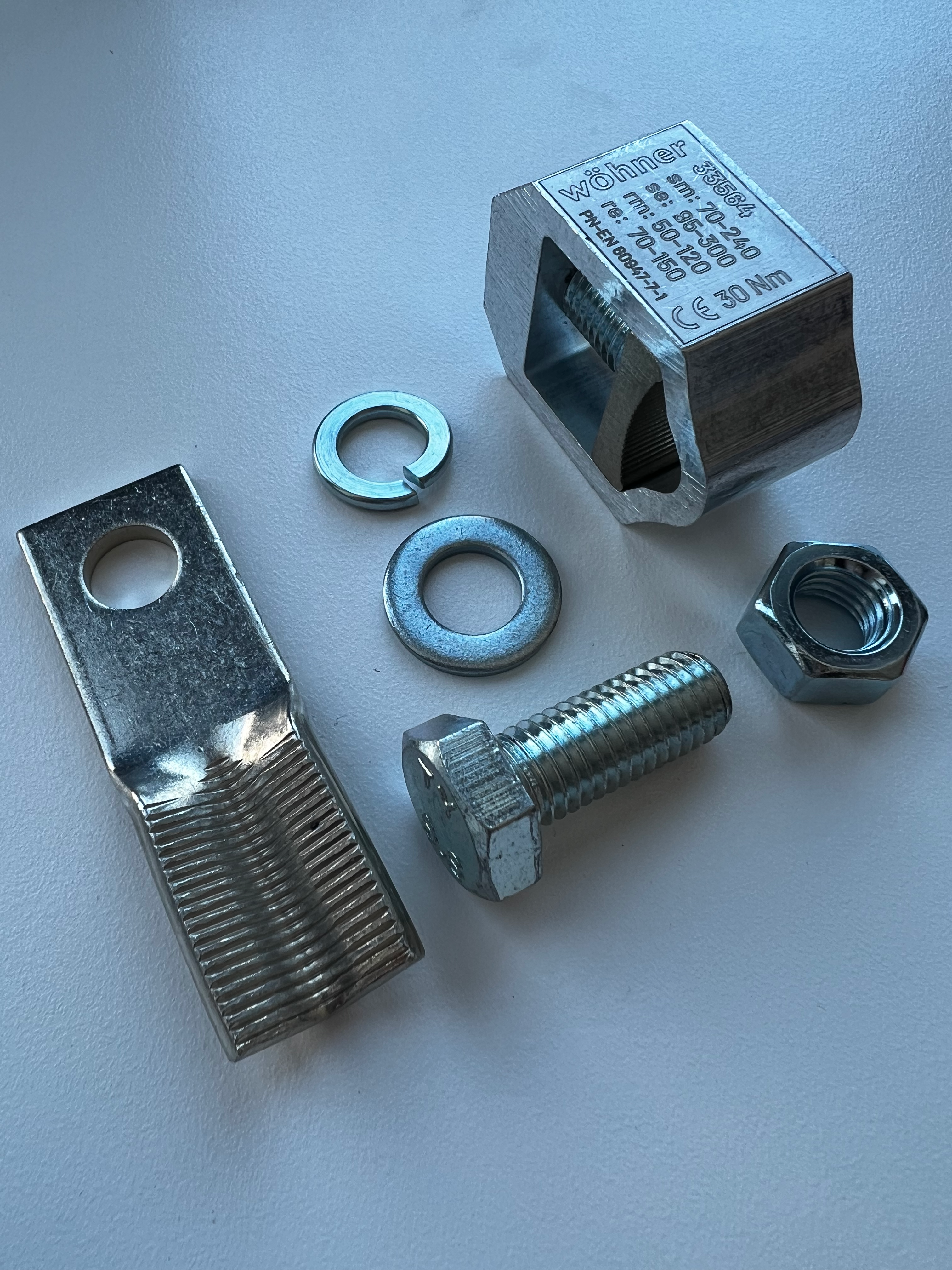

Арт.: 33564000A
V-clamp
terminal body alu, pressure piece brass
for PEN
for Cu / Al 120 - 300 mm²
coming soon
Система
185Power
Группа продуктов | 12 |
Подгруппа | 70 |
Кол-во | 1 |
EAN | 4021267335649 |
ECLASS 6.1 | 27142190 |
ECLASS 7.1 | 27142190 |
ETIM 4.0 | EC002498 |
ETIM 5.0 | EC002498 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Разрешение CCC: Сертификация не требуется
Подробности IEC | |
Стандарты | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
Электрические данные
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 Вт.
(The power dissipation at full load would be 0,0 Вт.)
Механические данные | |
Вес: | 9,6 kg/100 |
Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled mounting with terminal clamp
connection:V-Clamp
Особенности клеммной техники | |
min. cross-section: | 50 мм² |
max. cross-section: | 300 мм² |
re: | 70 - 150 mm² |
rm: | 50 - 120 mm² |
se: | 70 - 300 mm² |
sm: | 70 - 240 mm² |
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
short-circuit withstandability: | determined by main product |
33533000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
33523000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
33536000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More
33526000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More
33532000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More
33576000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
33522000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More
33575000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
33579000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
33538000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
33577000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
33528000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
33527000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More
33521000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More
37577000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
33537000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More
33531000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
НОВЫЙ
More
33574000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
37526000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
37527000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
37537000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
37578000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
37578000B
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
33578000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
